Логическая микросхема Texas Instruments CD74HC4051PWR — аналоговый мультиплексор-демультиплексор на восемь каналов, выполненный по КМОП-технологии в логическом семействе HC. Микросхема соединяет один общий вывод с одним из восьми каналов, поэтому несколько источников сигнала можно опрашивать через один вход приёмника. Работает и в обратном направлении: один сигнал раздаётся на несколько линий. Коммутироваться могут как аналоговые, так и цифровые сигналы.

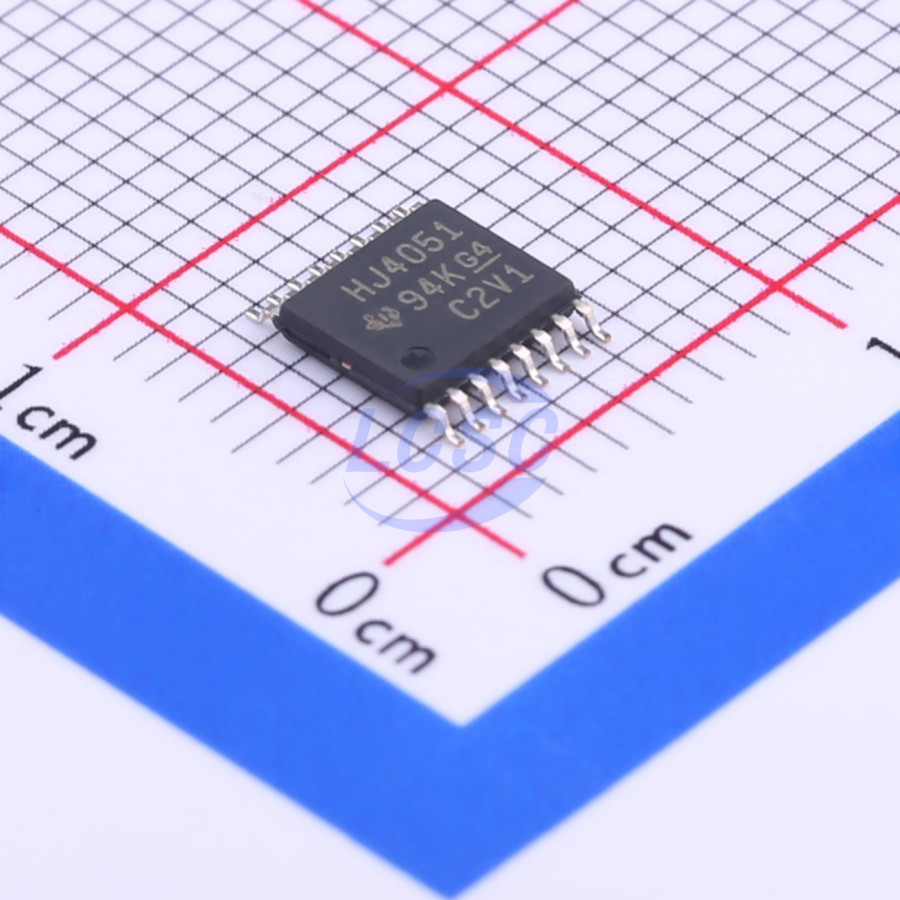

Исполнение выпускается в корпусе TSSOP-16 размером 5,00 мм на 4,40 мм под поверхностный монтаж. Корпус маркируется как HJ4051. Рабочий диапазон температур — от -55 °C до 125 °C, то есть шире, чем у многих микросхем бытового класса. Это позволяет применять её в оборудовании с заметным перепадом температур.
Электрические пределы заданы так. Управляющее напряжение составляет от 2 В до 6 В, уровень логического нуля на управляющих входах — не выше 0,8 В, уровень логической единицы — не ниже 2 В. Коммутируемый сигнал допускается в диапазоне от 0 В до 10 В, а в широком аналоговом режиме — в пределах ±5 В. Максимальный ток утечки входа — 1 мкА.
Главное ограничение любого аналогового ключа — сопротивление открытого канала. По данным изготовителя, его типовое значение составляет 7 Ом при напряжении 4,5 В и 40 Ом при 9 В. С ростом напряжения сопротивление увеличивается, поэтому при расчёте цепи с низкоомной нагрузкой это значение нужно учитывать. Параметры переключения приведены для напряжения 5 В и ёмкости нагрузки 50 пФ, при других условиях результат может отличаться.
Основные характеристики
Восемь каналов, КМОП, семейство HC, корпус TSSOP-16. Сопротивление открытого канала типично 7 Ом при 4,5 В, сигнал до 10 В, температура от -55 °C до 125 °C.
Где применяется
- Промышленная автоматика: опрос нескольких аналоговых датчиков через один вход измерительного тракта.
- Измерительное оборудование: переключение входных цепей между каналами при широком температурном диапазоне.
- Коммутация цифровых сигналов: выбор одной из восьми линий на общий вывод в платах с ограниченной площадью.
