Логическая микросхема Texas Instruments CDCLVC1102PW — буфер тактовых сигналов с одним входом и двумя выходами (соотношение 1:2). Микросхема раздаёт один тактовый сигнал на две линии и не меняет его частоту. Это распределительный буфер, а не умножитель частоты и не синтезатор. Заводское описание относит её к тактовым буферам на 250 МГц.
Вход и оба выхода работают на уровнях LVCMOS. Дифференциальных входов и выходов нет, поэтому источник и приёмники должны быть согласованы по этому стандарту. Питание допускается от 2,3 до 3,6 В, а предельная частота зависит от выбранного напряжения: до 250 МГц при 3,3 В и до 180 МГц при 2,5 В. При питании 2,5 В запас по частоте заметно меньше, это нужно учесть, если тактовая частота близка к верхней границе.
Для тактовых цепей важны добавочный джиттер и разброс между выходами. По данным производителя, добавочный джиттер составляет менее 100 фс, а перекос между двумя выходами — менее 50 пс. Благодаря этому один источник можно подключить к двум приёмникам без отдельного генератора на каждый. Выходами управляет один вывод разрешения, он действует асинхронно: выходы включаются и отключаются независимо от фазы тактового сигнала.

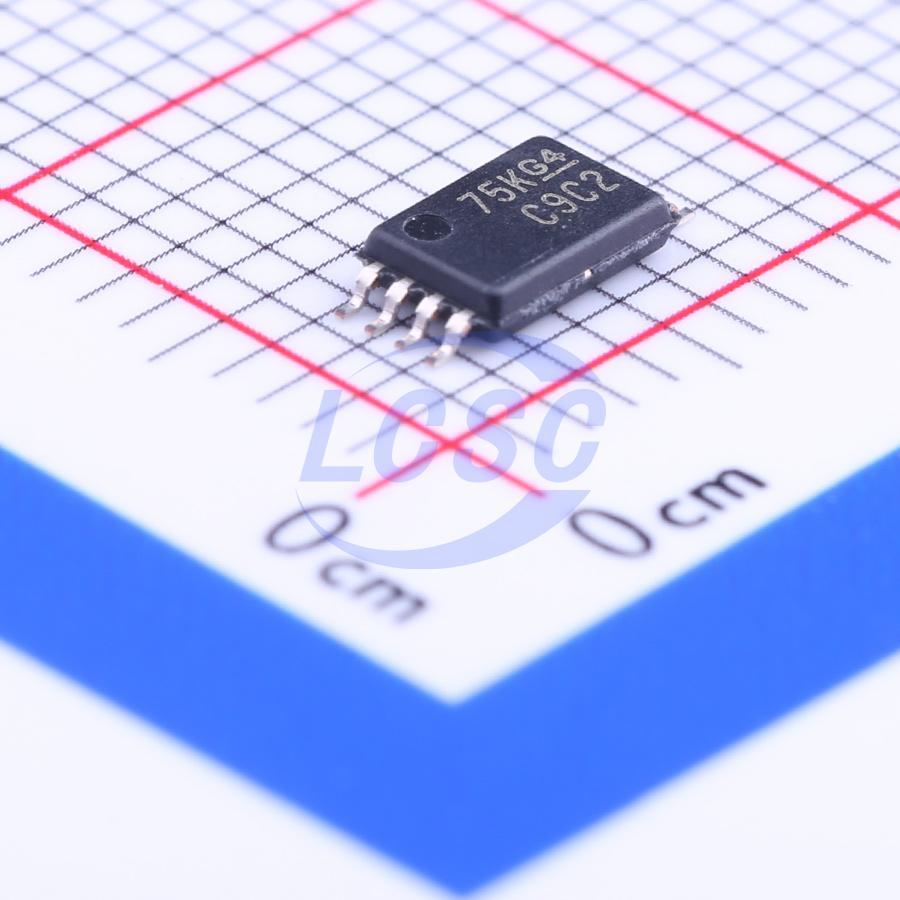

Микросхема выпускается в корпусе TSSOP-8 размером 3,00 × 4,40 мм для поверхностного монтажа и рассчитана на температуру от −40 до 85 °C. Она относится к семейству CDCLVC11xx. Позиция имеет статус «активна». Из ограничений: всего два выхода, только уровни LVCMOS и верхняя граница 85 °C, поэтому для более жёстких температурных условий или дифференциальных линий понадобится другая микросхема.
Основные характеристики
Буфер 1:2, вход и выход LVCMOS, питание 2,3–3,6 В, частота до 250 МГц при 3,3 В, корпус TSSOP-8 (3,00 × 4,40 мм).
Где применяется
- Тактирование нескольких микросхем: один генератор питает два приёмника тактового сигнала на одной плате.
- Платы с питанием 2,5 или 3,3 В: микросхема работает во всём диапазоне от 2,3 до 3,6 В, частотные пределы для двух значений заданы отдельно.
- Цепи с жёсткими требованиями к фазе: малый перекос между выходами позволяет сохранять согласованность тактов двух ветвей.
- Компактные платы: корпус TSSOP-8 занимает минимум площади при поверхностном монтаже.
