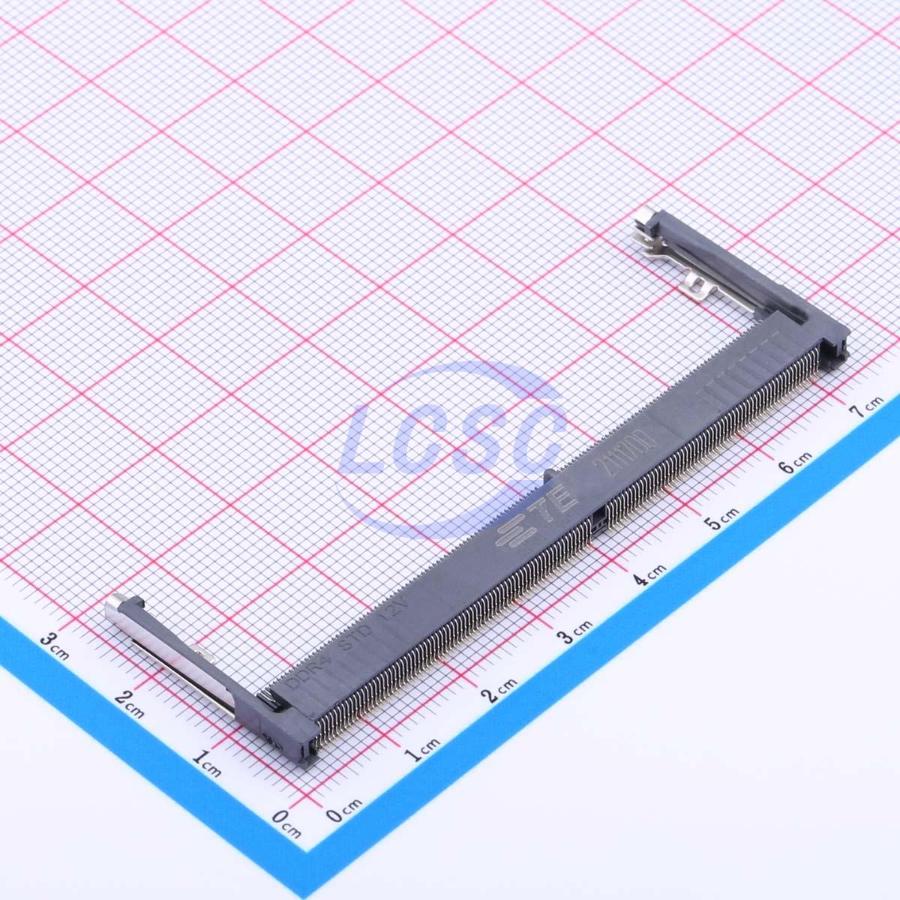

Соединитель TE Connectivity 2309407-1 — розетка для модулей оперативной памяти DDR4 SODIMM из серии SOMINN. Она имеет 260 контактов с шагом 0,5 мм и монтируется на поверхность печатной платы. Модуль вставляется под углом 25° и затем поворачивается до фиксации в защёлках. Эта позиция решает конкретную задачу: она даёт возможность менять память на плате без пайки микросхем.
Контакты изготовлены из медного сплава, область контакта покрыта тонким слоем золота (Gold Flash). Корпус чёрного цвета выполнен из высокотемпературного термопласта с классом горючести UL94 V-0. Монтажные выступы под пайку сделаны из нержавеющей стали, они удерживают розетку на плате и разгружают контакты. Номинальное напряжение — 1,2 В, высота розетки — 4,0 мм, масса — 3,1 г.
Для автоматической установки важна копланарность: до пайки она не должна превышать 0,10 мм. Поставка идёт в катушках по 450 штук, поэтому позиция рассчитана на монтаж автоматом. Документ по применению — 108-115122. Разъём предназначен именно для формата SODIMM и 260-контактных модулей DDR4; для других поколений памяти он не подходит, поскольку конструкция ключа и распиновка другие.
Основные характеристики
Розетка DDR4 SODIMM на 260 контактов, шаг 0,5 мм, высота 4,0 мм. Поверхностный монтаж, напряжение 1,2 В, поставка по 450 штук в катушке.
Где применяется
- Компактные вычислительные системы: сменная память на платах малого размера.
- Промышленная автоматика: контроллеры и встраиваемые компьютеры с заменяемым модулем ОЗУ.
- Серийный монтаж: упаковка в катушке и контролируемая копланарность для автоматической установки.
