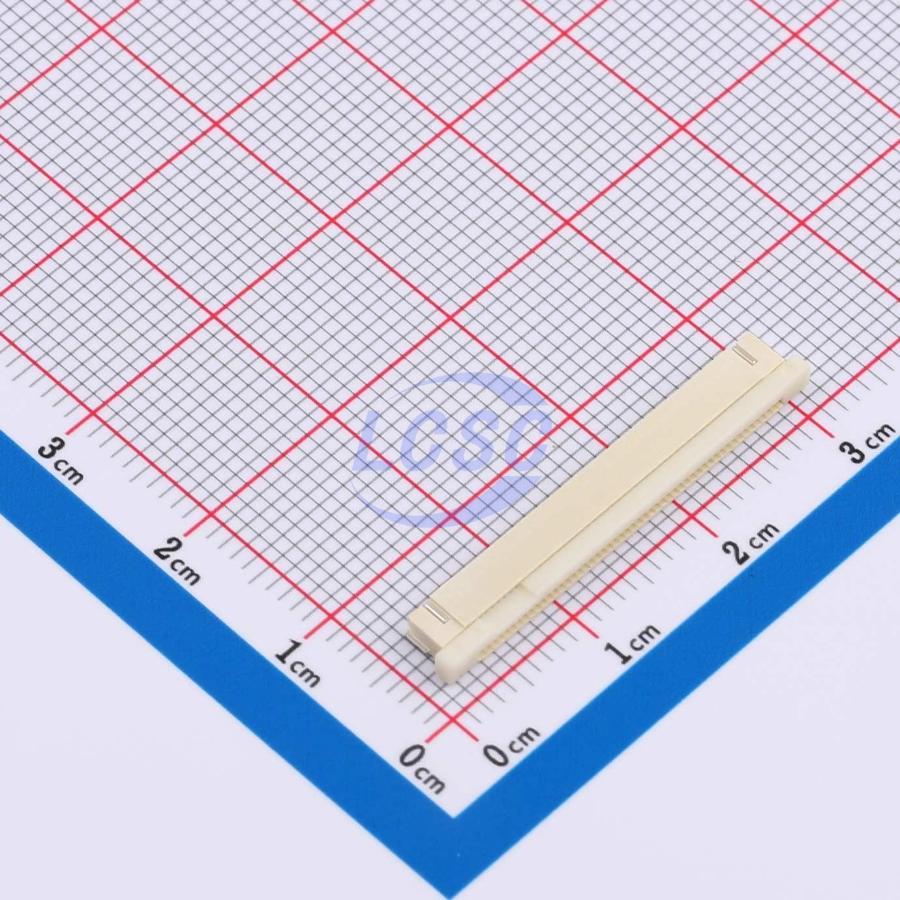

Разъём TE Connectivity 5-1734592-0 — соединитель гибкого шлейфа FPC на 50 контактов с шагом 0.50 мм, предназначенный для поверхностного монтажа в угловой ориентации. Разъём размещается под прямым углом к плате, что позволяет вести шлейф параллельно печатной плате. Контакты расположены снизу корпуса, обеспечивая прямой контакт с кабелем при защёлкивании.
Контакты выполнены из фосфористой бронзы с золотым покрытием поверх никелевого подслоя, что обеспечивает надёжный контакт при многократных включениях и исключениях. Корпус изготовлен из термопласта UL 94 V-0 с низкой горючестью. Максимальное рабочее напряжение составляет 250 В, диапазон рабочих температур от −40 °C до +85 °C.
Толщина гибкого шлейфа может быть до 0.30 мм. Разъём оснащён скользящей защёлкой, которая фиксирует кабель и исключает его самопроизвольное извлечение. Высота над платой составляет 2.05 мм, что определяет его применимость в приложениях с ограниченным пространством. Сборка содержит ровно 50 контактных позиций в одном ряду.
Разъём предназначен для соединения печатных плат с гибкими шлейфами в портативной электронике, дисплейных модулях и устройствах с жёсткими ограничениями по пространству. Способ монтажа — переток припоя через предусмотренные под платой контактные площадки.
Основные характеристики
FPC-разъём на 50 контактов, шаг 0.50 мм, поверхностный монтаж, угловой. Напряжение 250 В, рабочая температура от −40 до +85 °C. Контакты из фосфористой бронзы с золотым покрытием, корпус V-0.
Где применяется
- Мобильные устройства: соединение дисплеев, сенсорных панелей и материнских плат в портативной электронике
- Медицинское оборудование: связь датчиков и модулей в компактных приборах
- Индустриальные панели управления: кабельные линии между контроллерами и интерфейсными платами
- Фототехника: внутренняя разводка в камерах и объективах
Выбор позиции требует совпадения по количеству контактов, расстоянию между ними и максимальному напряжению цепи. Специалисты компании помогут подобрать разъём под конкретную плату, предложат аналоги при отсутствии и согласуют сроки поставки. Направляйте заявки на micro@tkasiatorg.ru.
