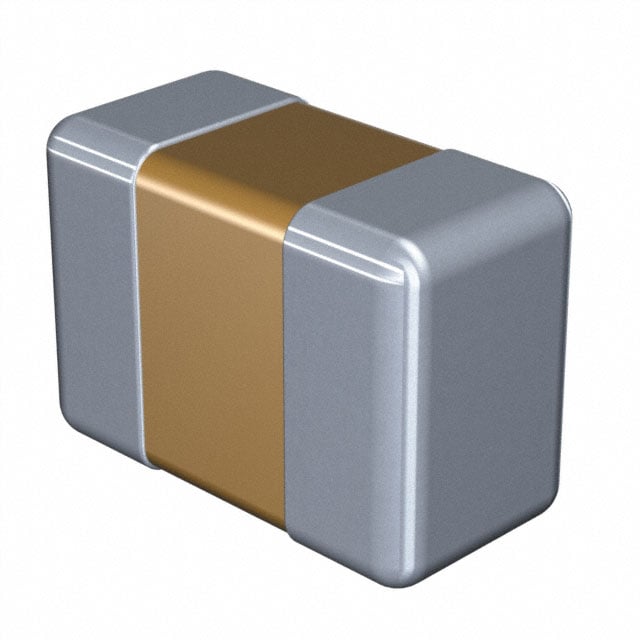

Конденсатор TDK C1005X5R1V225K050BC — многослойный керамический конденсатор (MLCC) для поверхностного монтажа, рассчитанный на общее применение в аналоговых и цифровых цепях: развязку по питанию, фильтрацию и накопление заряда. Ёмкость 2,2 мкФ при рабочем напряжении до 35 В позволяет использовать его как в цепях питания логики, так и в схемах с постоянным смещением, где важна стабильная ёмкость при небольших габаритах.
Диэлектрик X5R сочетает относительно высокую плотность ёмкости с приемлемой температурной стабильностью: изменение ёмкости укладывается в нормированный диапазон во всём рабочем интервале температур от −55 до +85 °C. Это делает конденсатор пригодным для схем, где важнее суммарная ёмкость в цепи, чем строгая линейность параметра при нагреве, — в отличие от диэлектриков класса C0G/NP0, которые применяют там, где ёмкость должна оставаться практически неизменной.
Корпус 0402 (типоразмер 1005 по метрической сетке) с габаритами около 1,02 × 0,5 мм и монтаж на поверхность рассчитаны на плотную компоновку печатной платы, где место под пассивные компоненты ограничено. Выводы конденсатора выполнены обёртывающими контактными площадками, что обеспечивает механическую прочность паяного соединения при малой площади корпуса. Допуск по ёмкости ±10% — стандартное значение для линейки X5R, достаточное для развязывающих и фильтрующих цепей, но не для времязадающих или прецизионных узлов.
Основные характеристики
- Диэлектрик: X5R
- Ёмкость: 2,2 мкФ
- Допуск по ёмкости: ±10%
- Номинальное напряжение: 35 В
- Корпус: 0402 (1005 метрический)
- Монтаж: поверхностный (SMD)
- Рабочая температура: от −55 до +85 °C
- Габариты: 1,02 × 0,5 мм
Где применяется
- Развязка по питанию: конденсатор устанавливается рядом с выводами питания микросхем для сглаживания бросков тока.
- Фильтрация цепей: подавление высокочастотных помех в аналоговых и цифровых узлах.
- Компактные платы: малый типоразмер 0402 востребован в модулях с плотной компоновкой — портативной электронике, модулях связи, датчиках.
- Буферные и накопительные цепи: применение там, где нужна умеренная ёмкость при ограниченном напряжении питания до 35 В.
