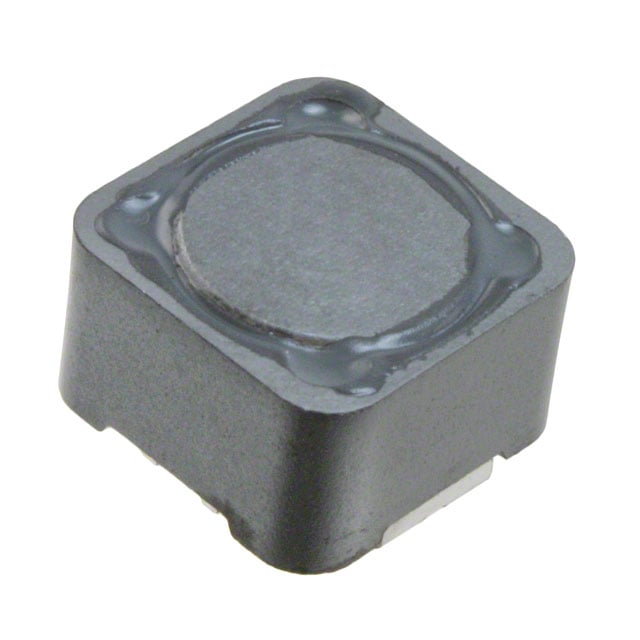

Дроссель TDK B82477G4104M000 — экранированная катушка индуктивности для поверхностного монтажа с номинальной индуктивностью 100 мкГн. Это исполнение серии B82477 с габаритами 12,8 × 12,8 мм и высотой 8 мм. Деталь выпускается под маркой TDK, известной по обозначению Epcos, и рассчитана на силовые цепи питания.
Сердечник ферритовый, конструкция экранированная: магнитное поле остаётся внутри корпуса, поэтому дроссель мало влияет на соседние компоненты и на плотной плате не требует большого свободного пространства вокруг себя. Допуск индуктивности равен ±20 %, значение приведено для измерения на частоте 100 кГц.
По сравнению с исполнением на 220 мкГн из той же серии этот дроссель имеет меньшую индуктивность и допускает больший ток: максимальный ток составляет 1,95 А. Такое сочетание подходит там, где важнее пропускать больший ток, чем получать максимальное сглаживание пульсаций. Рабочий диапазон температур — от -55 до +125 °C.
При выборе сверяйте рабочий ток преобразователя с предельным значением и оставляйте запас: у ферритовых сердечников вблизи максимального тока индуктивность падает из-за насыщения. Подробные графики приведены в спецификации производителя. Если подбираете замену, сравнивайте индуктивность, ток, тип экранирования и размеры корпуса, чтобы деталь села на прежнее посадочное место.
Основные характеристики
- Индуктивность: 100 мкГн, допуск ±20 %
- Максимальный ток: 1,95 А
- Тестовая частота: 100 кГц
- Материал сердечника: феррит
- Исполнение: экранированное
- Монтаж: поверхностный
- Габариты: 12,8 × 12,8 мм, высота 8 мм
- Рабочая температура: от -55 до +125 °C
Где применяется
- Импульсные преобразователи: накопительный дроссель в понижающих и повышающих схемах на токи до 1,95 А.
- Сглаживающие фильтры: снижение пульсаций тока в цепях питания.
- Промышленные блоки управления: работа при температурах от -55 до +125 °C.
- Платы с плотной компоновкой: экранирование уменьшает взаимное влияние соседних узлов.
