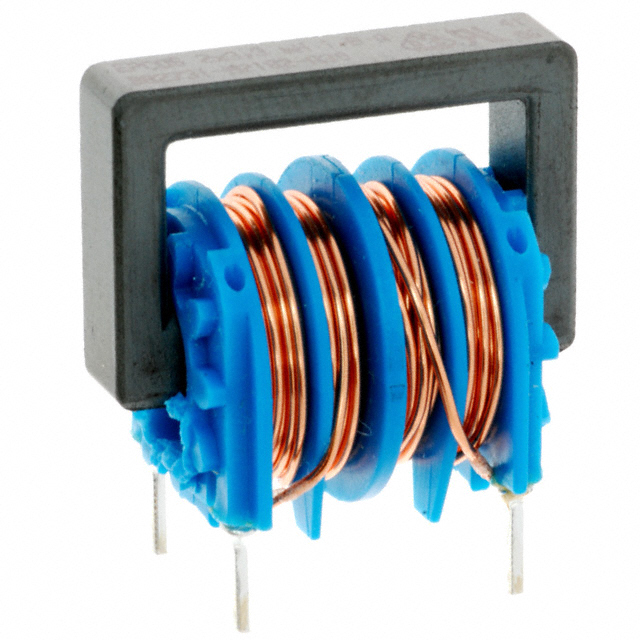

Дроссель синфазный TDK B82731M2401A033 — фильтр электромагнитных помех двойной конструкции с двумя независимыми катушками индуктивности. Каждая катушка имеет индуктивность 68 мГн, что в сумме даёт 136 мГн для синфазных токов. Компонент рассчитан на рабочий ток 4 А при сопротивлении постоянного тока 80 мОм на катушку, что обеспечивает низкие потери в режиме прямого прохождения сигнала.
Дроссель предназначен для работы в сетях 250 В AC при частоте 50 или 60 Гц и имеет испытательное напряжение изоляции 1500 В AC между линией и землёй. Изолирующий корпус выполнен из закрытого полиэфирного материала с полиэтилентерефталата, обеспечивающего механическую и электрическую защиту. Компонент монтируется вертикально и имеет размеры примерно 15 x 21 мм при высоте 20,5 мм.
Сертифицирован по стандартам EN 60938-2, UL 1283 и соответствует требованиям VDE. Допуск индуктивности составляет -30/+50% при комнатной температуре, что позволяет использовать компонент в схемах с нетребовательной к точности характеристикой. Стойкость к теплу пайки +(260±5)°C в течение 10±1 секунды соответствует методу волновой пайки.
Основные характеристики
Фильтр синфазных помех 2x68 мГн 4 А 80 мОм при 250 В 50/60 Гц в вертикальном корпусе. Напряжение изоляции 3750 Vrms, рабочий диапазон -40 до +125 °C, допуск индуктивности -30/+50%.
Где применяется
- Импульсные источники питания: подавление синфазных помех в цепях питания
- Промышленная автоматика: фильтрация помех в силовых цепях управления
- Измерительное оборудование: электромагнитная совместимость приборов
- Телекоммуникационные системы: защита от импульсных помех в питающих линиях
