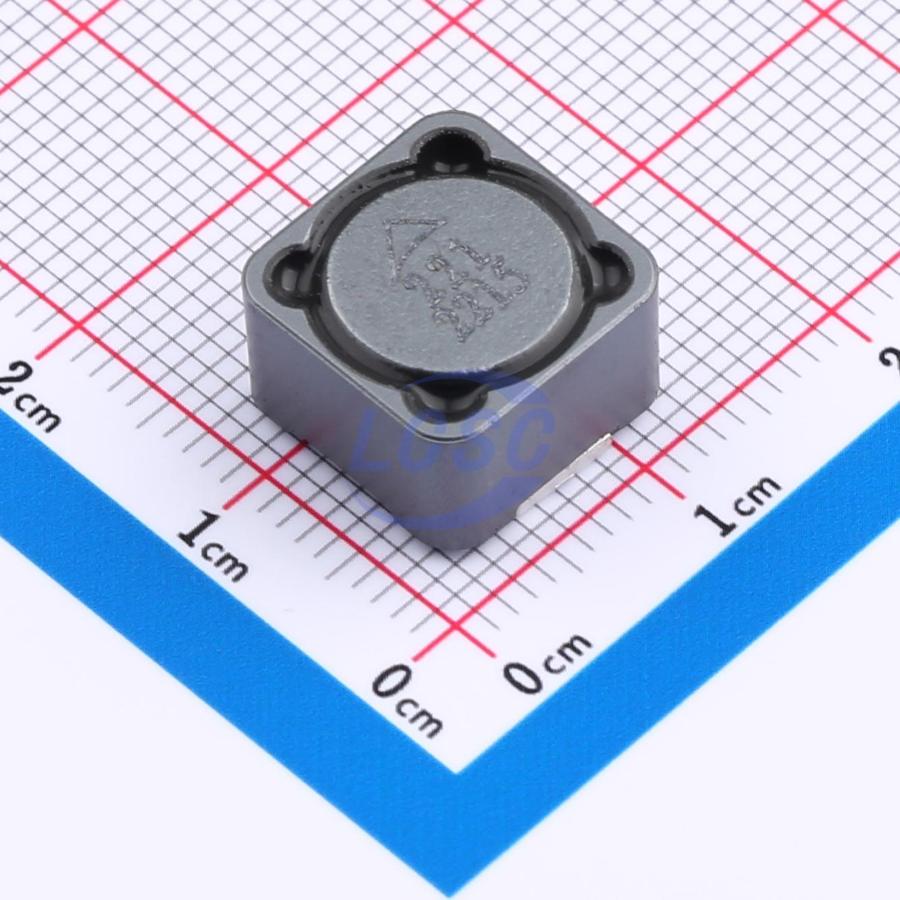

Дроссель TDK B82477-G4224-M — экранированная катушка индуктивности для поверхностного монтажа с номинальной индуктивностью 220 мкГн. Она выпускается в корпусе серии B82477 размером 12,8 × 12,8 мм при высоте 8 мм. Деталь относится к линейке TDK, которая известна по маркировке Epcos, и предназначена для силовых цепей питания на печатной плате.
Сердечник выполнен из феррита, а конструкция экранированная. Магнитный поток замкнут внутри корпуса, поэтому дроссель слабо наводит помехи на соседние элементы и сам мало чувствителен к их полям. На плотной плате, где рядом стоят чувствительные узлы, это удобнее, чем неэкранированные исполнения. Допуск по индуктивности составляет ±20 %, значение указано для измерения на частоте 100 кГц.
Максимальный ток дросселя — 1,35 А. Это верхняя граница, и рабочий ток в схеме лучше выбирать с запасом: у ферритовых сердечников при приближении к предельному току индуктивность снижается из-за насыщения. Кривые насыщения и нагрева приведены в спецификации производителя, их стоит сверить с режимом вашего преобразователя. Рабочий диапазон температур — от -55 до +125 °C.
Обозначения B82477-G4224-M и B82477G4224M000 относятся к одной и той же позиции: различается только написание. При сравнении с аналогами сопоставляйте не только индуктивность, но и габариты корпуса, максимальный ток и тип экранирования, иначе посадочное место на плате может не подойти.
Основные характеристики
- Индуктивность: 220 мкГн, допуск ±20 %
- Максимальный ток: 1,35 А
- Тестовая частота: 100 кГц
- Материал сердечника: феррит
- Исполнение: экранированное
- Монтаж: поверхностный
- Корпус: серия B82477, 12,8 × 12,8 мм, высота 8 мм
- Рабочая температура: от -55 до +125 °C
Где применяется
- Импульсные источники питания: накопительный или сглаживающий элемент в понижающих и повышающих преобразователях на токи до 1,35 А.
- Фильтры питания: подавление пульсаций и высокочастотных помех на входе и выходе узлов.
- Промышленная электроника: блоки управления, где важен широкий температурный диапазон.
- Плотный монтаж: платы с чувствительными цепями, где нужен экранированный дроссель.
