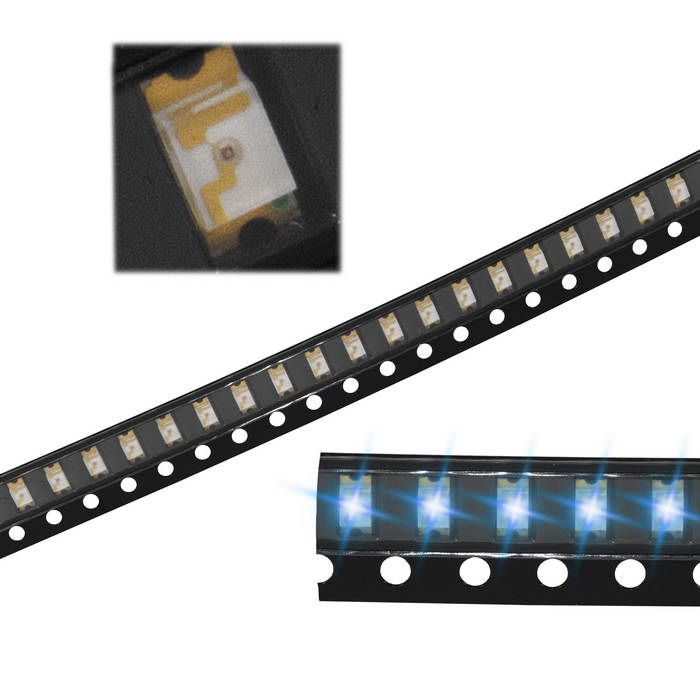

Светодиод Foryard SMD FYLS-1206UBC — синий светодиод для поверхностного монтажа в корпусе типоразмера 1206 с габаритами 3,2 × 1,6 × 1,1 мм. Излучающий кристалл выполнен из InGaN. Доминирующая длина волны составляет 468 нм, пиковая — 470 нм, а цвет свечения синий. Линза прозрачная бесцветная, а сам кристалл защищен силиконовым компаундом.
Сила света — 120 мкд, угол обзора по половинной мощности — 140°. Широкий угол делает свечение рассеянным и равномерным: прибор удобен для индикации, которую должно быть видно не строго по оси, но для узконаправленной подсветки не подходит. Прямое напряжение лежит в пределах от 2,8 до 3,6 В, поэтому при питании от источника выше этого значения нужен токоограничивающий резистор.
Постоянный прямой ток ограничен значением 30 мА, максимальный прямой ток — 100 мА, рассеиваемая мощность — 100 мВт. Обратное напряжение не должно превышать 5 В, при этом обратный ток составляет до 10 мкА. Светодиод чувствителен к неправильной полярности, поэтому при монтаже стоит ориентироваться на маркировку катода на корпусе.
Диапазон рабочих температур — от -40 до +85 °C, диапазон температур хранения — от -40 до +100 °C. Пайка оплавлением допускается при 250 °C в течение 5 секунд, поэтому профиль нагрева нужно выдерживать без превышений. Корпус 1206 удобен для ручной и автоматической установки.
Основные характеристики
- Цвет: синий, линза прозрачная бесцветная
- Длина волны: 468 нм доминирующая, 470 нм пиковая
- Сила света: 120 мкд
- Угол обзора: 140°
- Прямое напряжение: от 2,8 до 3,6 В
- Прямой ток: 30 мА постоянный, 100 мА максимальный
- Рассеиваемая мощность: 100 мВт
- Обратное напряжение: 5 В, обратный ток 10 мкА
- Корпус: 1206, 3,2 × 1,6 × 1,1 мм
- Рабочая температура: от -40 до +85 °C
Где применяется
- Индикация состояния: сигнальные светодиоды питания, режима и связи на платах.
- Подсветка: кнопок, шкал и символов на панелях управления.
- Бытовая электроника: индикаторы на корпусах приборов, где нужен синий цвет свечения.
- Компактные платы: устройства, где место под индикатор ограничено высотой 1,1 мм.
