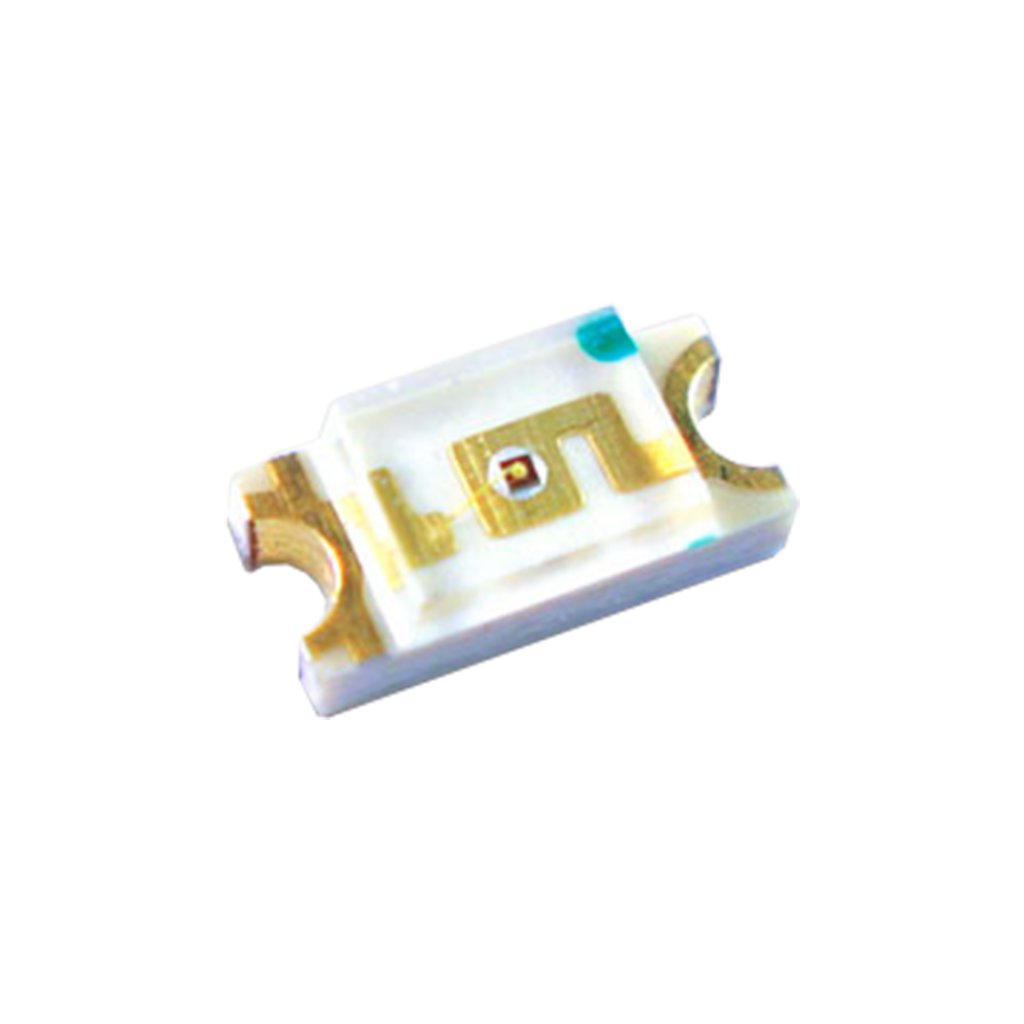

Светодиод Foryard FYLS-0603BUBC — синий светодиод поверхностного монтажа в корпусе 0603 размером 1,6 × 0,8 мм и высотой 0,6 мм. Кристалл выполнен на InGaN, выводные проводники и отражатель имеют золотистое покрытие, а оптическая часть залита силиконом. Доминирующая длина волны излучения — 468 нм, пик спектра приходится на 470 нм.
Сила света составляет 120 мкд, угол обзора по уровню половинной яркости — 130°. Широкая диаграмма направленности даёт ровное свечение при взгляде под углом, но не концентрирует свет в узкий пучок. В данных не указан ток, при котором измерена яркость, поэтому при проектировании схемы значение стоит уточнять по документации на партию.
Прямое напряжение лежит в пределах от 2,80 до 3,60 В, поэтому питание от источника 3,3 В потребует токоограничивающего резистора с расчётом на худший случай по напряжению. Постоянный прямой ток — до 30 мА, импульсный — до 100 мА, рассеиваемая мощность — до 100 мВт. Обратное напряжение ограничено 5 В, обратный ток — 10 мкА, поэтому светодиод не следует подключать в обратной полярности.
Рабочий диапазон температур — от −40 до +85 °C, хранение допускается от −40 до +100 °C. Для пайки по бессвинцовому профилю оплавлением указана температура 250 °C при времени 5 секунд. Корпус рассчитан на автоматизированный монтаж, что удобно для серийных изделий. Это именно индикаторный и подсвечивающий прибор: мощных осветительных задач он не решает.
Основные характеристики
- Корпус: 0603, 1,6 × 0,8 × 0,6 мм, SMD
- Цвет излучения: синий, кристалл InGaN
- Доминирующая длина волны: 468 нм
- Пиковая длина волны: 470 нм
- Сила света: 120 мкд
- Угол обзора: 130°
- Прямое напряжение: 2,80–3,60 В
- Постоянный прямой ток: 30 мА
- Рассеиваемая мощность: 100 мВт
- Рабочая температура: от −40 до +85 °C
Где применяется
- Индикация: сигналы питания, режима и состояния на платах с плотным монтажом.
- Подсветка: подсветка клавиатур, надписей и небольших прозрачных элементов корпуса.
- Компактные устройства: приборы, где на светодиод отведено минимум места и высоты.
- Серийная сборка: изделия с автоматическим монтажом и бессвинцовой пайкой оплавлением.
