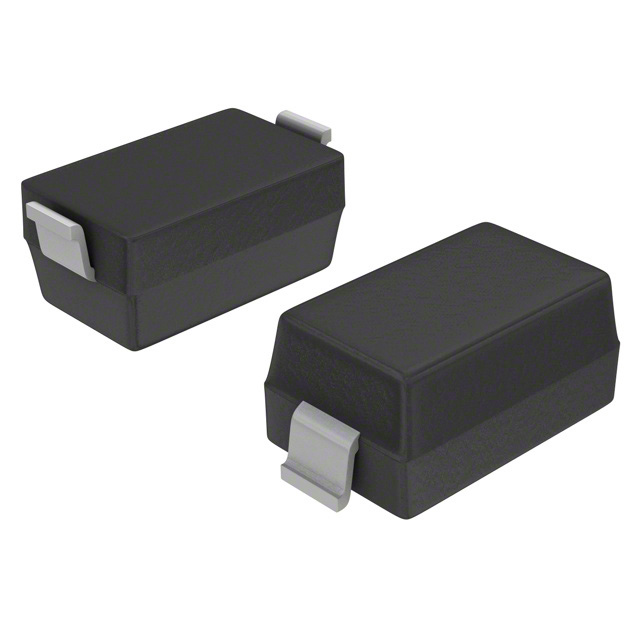

Диод STMicroelectronics STPS0540Z — диод Шоттки на обратное напряжение 40 В и средний прямой ток 0,5 А. Выпускается в корпусе SOD-123 с двумя выводами для поверхностного монтажа. Основное достоинство прибора — малое прямое падение напряжения, которое снижает потери в выпрямителях и цепях защиты по сравнению с обычными кремниевыми диодами.
Падение напряжения зависит от температуры и тока. При токе 0,5 А и температуре перехода 100 °C типичное значение составляет 0,35 В, максимальное — 0,40 В. При 25 °C и том же токе максимум повышается до 0,53 В, типичное значение — 0,50 В. При токе 1 А максимальное падение — 0,66 В при 25 °C и 0,51 В при 100 °C. Нагретый диод проводит лучше, но платой за это становится рост обратного тока.
Обратный ток при напряжении 40 В и 25 °C типично составляет 40 мкА, максимум — 50 мкА. При 100 °C он вырастает до 1,5 мА типичных и 5 мА максимальных. Это общее свойство диодов Шоттки, и в жарких режимах его нужно учитывать при расчёте потерь в закрытом состоянии. Ёмкость перехода при нулевом напряжении — около 200 пФ, критическая скорость нарастания обратного напряжения — 10000 В/мкс.
Импульсная перегрузка допускается до 5,5 А (одиночная синусоидальная полуволна длительностью 10 мс), действующее значение прямого тока — до 2 А. Тепловое сопротивление переход–среда — 340 °C/Вт, максимальная температура перехода — 150 °C. Температура хранения — от −65 до +150 °C, пайка допускается при 260 °C в течение 10 с. Размеры корпуса: длина 3,55–3,95 мм, ширина от 1,4 мм, высота до 1,45 мм; масса около 0,01 г. Поставляется на ленте по 3000 штук в катушке.
Основные характеристики
- Тип: диод Шоттки, одиночный
- Корпус: SOD-123, 2 вывода, поверхностный монтаж
- Повторяющееся обратное напряжение: 40 В
- Средний прямой ток: 0,5 А
- Прямое падение напряжения: 0,40 В макс. при 0,5 А и 100 °C; 0,53 В макс. при 0,5 А и 25 °C
- Обратный ток при 40 В: 50 мкА макс. при 25 °C; 5 мА макс. при 100 °C
- Ударный ток: 5,5 А (10 мс)
- Ёмкость перехода: 200 пФ при 0 В
- Тепловое сопротивление переход–среда: 340 °C/Вт
- Температура перехода, макс.: 150 °C
- Упаковка: лента, 3000 шт.
Где применяется
- Импульсные источники питания: выпрямление на выходе маломощных преобразователей и вспомогательных цепей.
- Защита от переполюсовки: последовательное включение в цепь питания с минимальной потерей напряжения.
- Развязка по питанию: объединение нескольких источников по схеме «ИЛИ» в устройствах с резервным питанием.
- Ограничение выбросов: гашение индуктивных выбросов на катушках реле и малых двигателях.
