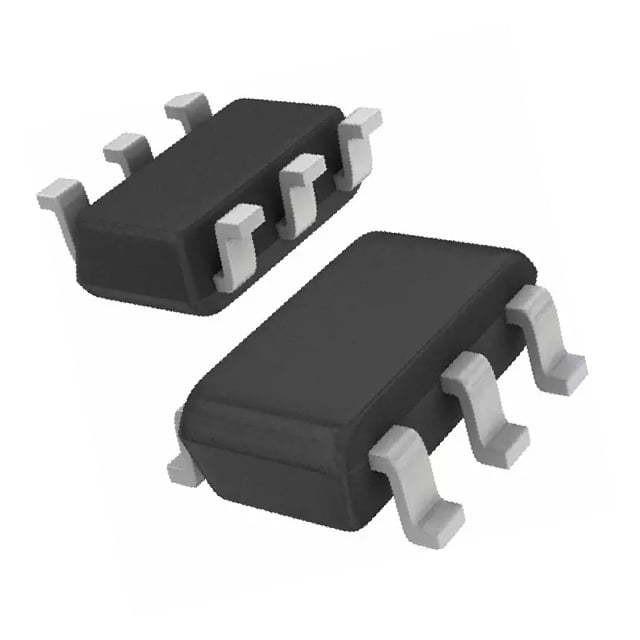

Диод STMicroelectronics ESD USB STMicroelectronics USBLC6-2SC6 — защитный TVS-диод (супрессор) для линий передачи данных, выполненный по топологии rail-to-rail. Компонент отводит импульсные перенапряжения и статические разряды с сигнальных линий на шины питания и общий провод, ограничивая амплитуду выброса до безопасного для входных каскадов уровня. В приборе объединены два независимых однонаправленных канала, что соответствует паре сигнальных линий D+/D- интерфейса USB.
Рабочее (обратное) напряжение стояния диода — 5,25 В, минимальное пробивное напряжение — 6 В. При таком соотношении диод остаётся закрытым и не вносит потерь в штатном режиме работы линии, а открывается только при превышении порога, вызванном импульсной помехой или разрядом статического электричества. Ограничивающее напряжение на пике импульсного тока не превышает 17 В — именно до этого уровня подавляется бросок, поступающий на защищаемую микросхему.
Диод рассчитан на импульсный ток до 5 А при форме импульса 8/20 мкс — это стандартная модель разряда, применяемая при испытаниях на устойчивость к электростатическому разряду и коммутационным помехам. Корпус SOT-23-6 предназначен для поверхностного монтажа, диапазон рабочих температур кристалла — от -40 до +150°C, что допускает установку в изделия с широким температурным диапазоном эксплуатации.
Основные характеристики
- Тип: диод-супрессор, топология rail-to-rail
- Количество каналов: 2 однонаправленных
- Напряжение стояния (Typ): 5,25 В
- Минимальное пробивное напряжение: 6 В
- Ограничивающее напряжение при пиковом токе: 17 В
- Максимальный импульсный ток (8/20 мкс): 5 А
- Корпус: SOT-23-6
- Монтаж: поверхностный (SMD)
- Диапазон рабочих температур: от -40 до +150°C
Где применяется
- Порты USB: защита линий D+/D- от статических разрядов при подключении кабеля и от импульсных помех на входе разъёма
- Компьютерная и портативная техника: установка на платах ноутбуков, планшетов и периферийных устройств с USB-интерфейсом
- Промышленная электроника: защита сигнальных линий контроллеров и модулей, где разъём USB доступен для внешнего подключения
- Зарядные устройства и хабы: подавление выбросов на линиях данных при частой коммутации кабелей
