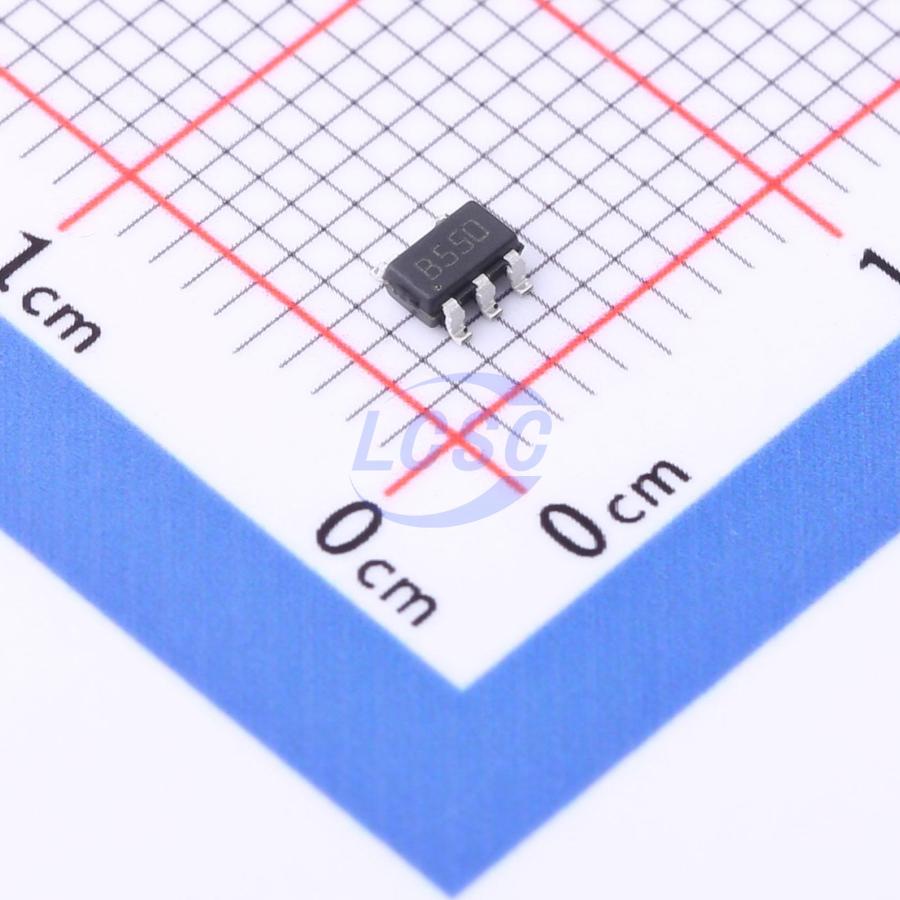

Микросхема STMicroelectronics LD2985BM50R — линейный стабилизатор напряжения (LDO) с фиксированным выходным напряжением 5 В, предназначенный для маломощных цепей питания с низким падением напряжения между входом и выходом. Микросхема формирует стабильное напряжение из входного напряжения до 16 В и отдаёт в нагрузку ток до 150 мА.
Падение напряжения между входом и выходом (dropout) не превышает 0,575 В при токе нагрузки 150 мА, что позволяет использовать источник питания с небольшим запасом по напряжению и снижает потери мощности на самом стабилизаторе. Ток потребления в режиме покоя — 150 мкА, а максимальный ток потребления при полной нагрузке — 4 мА, что делает микросхему пригодной для устройств с батарейным питанием.
В этом исполнении предусмотрен вывод разрешения работы (enable), позволяющий переводить стабилизатор в режим пониженного потребления программно или аппаратно, не разрывая силовые цепи. Подавление пульсаций питания (PSRR) составляет 45 дБ на частоте 1 кГц, что снижает влияние помех источника питания на выходное напряжение.
Микросхема защищена от превышения тока нагрузки и от перегрева, что предотвращает выход из строя при коротком замыкании на выходе или в условиях недостаточного охлаждения. Рабочий диапазон температур — от -40 до +125°С, корпус — SOT-23-5 (SC-74A/SOT-753) для поверхностного монтажа.
Основные характеристики
- Тип: линейный стабилизатор напряжения (LDO)
- Выходное напряжение: 5 В, фиксированное
- Входное напряжение, макс.: 16 В
- Выходной ток, макс.: 150 мА
- Падение напряжения (dropout): не более 0,575 В при 150 мА
- Ток потребления в режиме покоя: 150 мкА
- Ток потребления, макс.: 4 мА
- Подавление пульсаций (PSRR): 45 дБ на 1 кГц
- Защита: от перегрузки по току, от перегрева
- Управление: вывод разрешения (enable)
- Рабочая температура: от -40°С до +125°С
- Корпус: SOT-23-5 (SC-74A / SOT-753)
Где применяется
- Питание логики и датчиков: получение стабильных 5 В из входного напряжения с запасом по dropout
- Портативные устройства: низкое потребление в режиме покоя продлевает время работы от батареи
- Промышленная и автомобильная электроника: расширенный диапазон рабочих температур до +125°С
- Узлы с программным управлением питанием: вывод enable позволяет отключать стабилизатор без разрыва силовых цепей
