Микросхема STMicroelectronics TL431 TL431IPK — программируемый прецизионный источник опорного напряжения, также известный как регулируемый шунтовой стабилизатор. Устройство работает как управляемый стабилитрон: пороговое напряжение включения задаётся внешним резистивным делителем, подключённым к выводу REF, а не фиксируется в кристалле, как у обычного стабилитрона.
Опорное напряжение микросхемы составляет 2,5 В с допуском 1% при 25°C для исполнения класса А. Диапазон выходного напряжения, которое можно задать внешним делителем, — от 2,5 В до 36 В, а максимальное входное напряжение для серии VREF — 37 В. Устройство способно принимать втекающий ток от 1 мА до 100 мА, выходное сопротивление в этом режиме — около 0,2 Ом. Температурный дрейф опорного напряжения — 14 мВ в рабочем диапазоне температур.

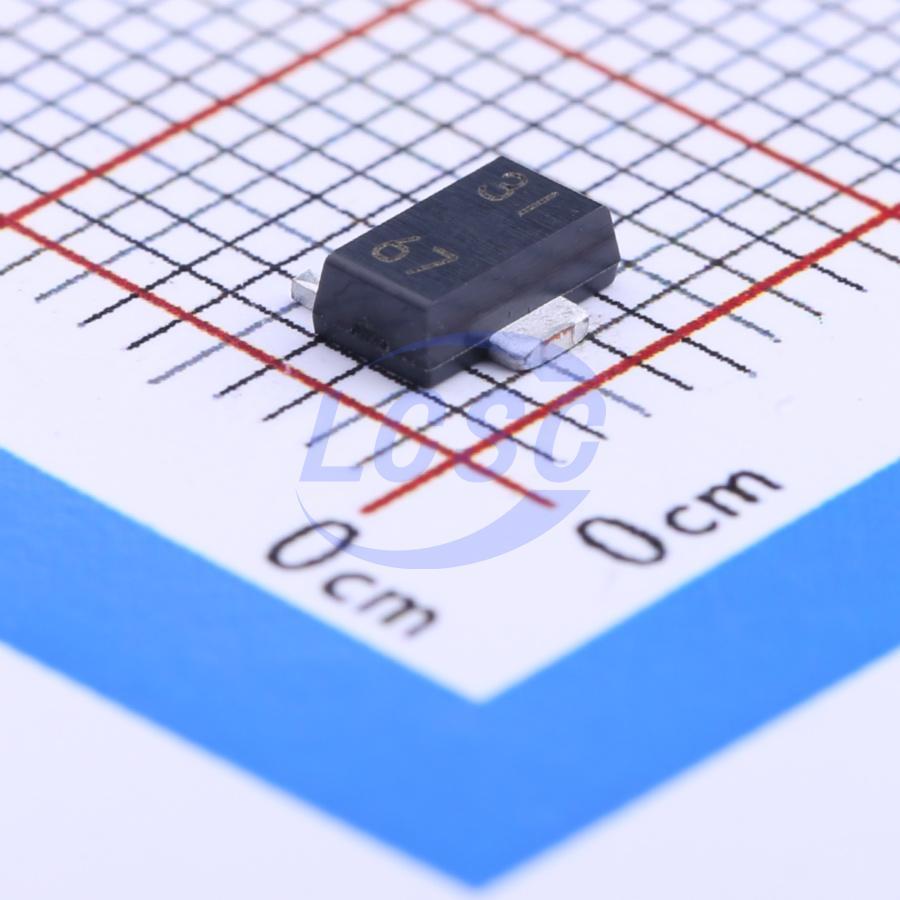

TL431IPK выпускается в корпусе SOT-89-3 для поверхностного монтажа размером приблизительно 4,5×2,5 мм, с тремя выводами: катод, анод и REF. Диапазон рабочих температур — от -40°C до +85°C. Такое исполнение применяется там, где стабилизатор нужно разместить на плате рядом с цепью обратной связи без дополнительного пространства под выводной корпус.
Основные характеристики
- Тип устройства: программируемый прецизионный источник опорного напряжения (шунтовой стабилизатор)
- Опорное напряжение: 2,5 В
- Допуск опорного напряжения: 1% при 25°C (класс А)
- Диапазон выходного напряжения: 2,5–36 В
- Максимальное входное напряжение: 37 В (серия VREF)
- Диапазон втекающего тока: 1–100 мА
- Выходное сопротивление: 0,2 Ом (типовое)
- Температурный дрейф: 14 мВ
- Диапазон рабочих температур: -40…+85°C
- Корпус: SOT-89-3, монтаж SMD, 3 вывода
Где применяется
- Импульсные источники питания: формирует опорное напряжение в цепи обратной связи для управления ШИМ-контроллером
- Линейные стабилизаторы: задаёт точное пороговое напряжение в схемах регулируемых стабилизаторов на дискретных элементах
- Промышленная автоматика: используется как точный опорный элемент в измерительных и контрольных цепях
- Индикаторы и защитные схемы: применяется в пороговых компараторах напряжения благодаря стабильному и настраиваемому порогу срабатывания
