Микросхема STMicroelectronics STWD100 STWD100NYWY3F — супервизор электропитания со встроенным сторожевым таймером в корпусе SOT23-5. Микросхема следит за уровнем напряжения питания подключённого узла и одновременно контролирует работоспособность его прошивки через сторожевой вход WDI: если контроллер перестаёт присылать импульсы опроса, супервизор формирует сигнал сброса на выходе WDO и возвращает систему в исходное состояние.
Период ожидания импульса на входе WDI выбирается из четырёх фиксированных значений — 3,4 мс, 6,3 мс, 102 мс и 1,6 с, что позволяет подстроить сторожевой таймер под скорость выполнения основного цикла прошивки контролируемого устройства. Короткие помехи на входе WDI длительностью до 100 нс микросхема игнорирует, а рабочим считается импульс длительностью не менее 1 мкс. Сигнал сброса на выходе WDO удерживается не менее 10 мкс, чего достаточно для корректного перезапуска большинства микроконтроллеров. Выход выполнен по схеме с открытым стоком или двухтактной схеме, для варианта с открытым стоком производитель рекомендует подтягивающий резистор номиналом 10 кОм.
По питанию микросхема рассчитана на максимальное напряжение 6 В и потребляет в типовом режиме 13 мкА, что делает её пригодной для узлов с батарейным питанием. Электростатическая защита выдерживает разряд по модели тела человека до 2000 В и по модели заряженного устройства до 1000 В. Рабочий диапазон температур составляет от -40 до 125°C, что покрывает требования промышленной аппаратуры, работающей вне отапливаемых помещений.

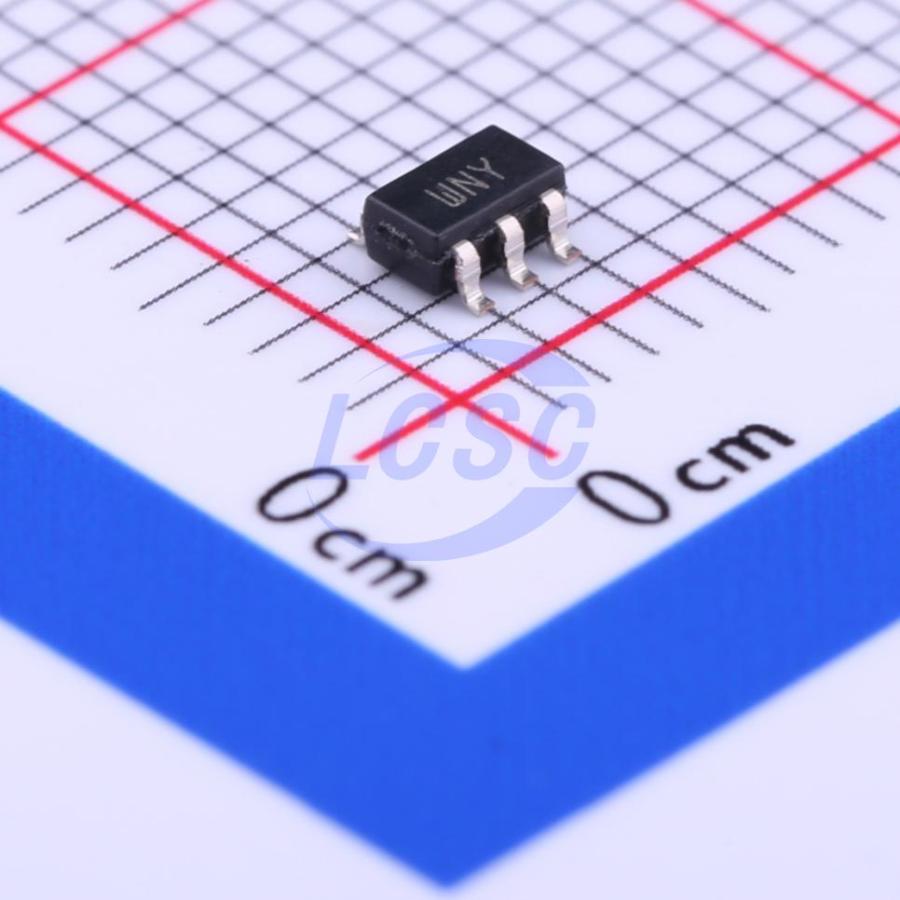

Микросхема выпускается в пятивыводном корпусе SOT23-5 для поверхностного монтажа, маркировка на корпусе — WNY, поставка ведётся лентой на катушке.
Основные характеристики
- Корпус: SOT23-5
- Количество выводов: 5
- Максимальное напряжение питания: 6 В
- Типовой потребляемый ток: 13 мкА
- Рабочая температура: от -40 до 125°C
- Периоды таймаута сторожевого таймера: 3,4 мс; 6,3 мс; 102 мс; 1,6 с
- Минимальная длительность импульса WDI: 1 мкс
- Максимальная длительность игнорируемой помехи WDI: 100 нс
- Минимальная длительность сигнала сброса WDO: 10 мкс
- Рекомендуемый подтягивающий резистор: 10 кОм
- Тип выхода: открытый сток / двухтактный
- Электростатическая защита (HBM): 2000 В
- Электростатическая защита (CDM): 1000 В
- Тип монтажа: SMD
Где применяется
- Промышленная автоматика: контроль питания контроллеров ПЛК и модулей ввода-вывода, работающих без постоянного обслуживания
- Встраиваемые системы: защита от зависания прошивки в узлах на базе микроконтроллеров
- Автомобильная и бортовая электроника: работа в расширенном температурном диапазоне при нестабильном питании
- Портативные приборы с батарейным питанием: низкое собственное потребление не сокращает заметно время автономной работы
