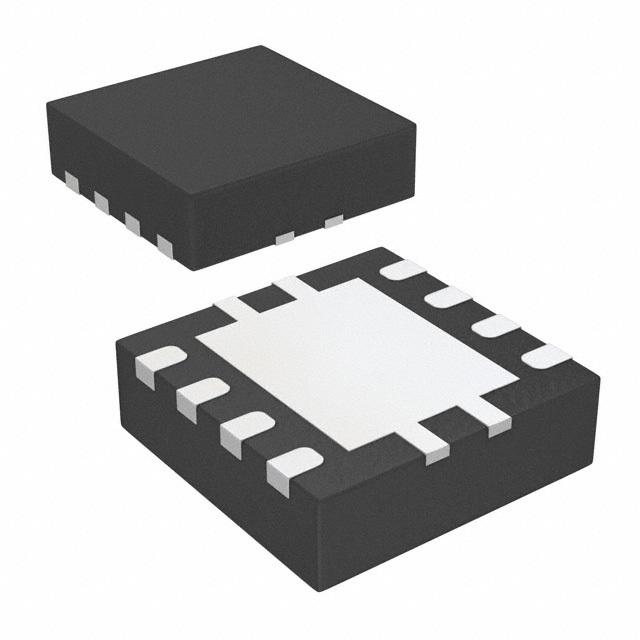

Микросхема STMicroelectronics STLD40DPUR — драйвер белых светодиодов для подсветки дисплеев, выполненный по схеме повышающего преобразователя напряжения в корпусе QFN-8. Микросхема рассчитана на низкое входное напряжение от 3 до 5,5 В и формирует стабильный ток через последовательную цепочку из нескольких светодиодов, компенсируя падение напряжения на батарее или шине питания по мере разряда.
Силовая часть строится на внешних элементах: дросселе номиналом 4,7 мкГн, входном конденсаторе 2,2 мкФ и выходном конденсаторе 4,7 мкФ. В качестве выходного диода можно использовать диод общего назначения либо диод Шоттки STPS1L40M — у него ниже прямое падение напряжения (0,46 В при токе 1 А против 0,5 В при 300 мА у диода общего назначения) и меньше обратный ток утечки. Ток через цепочку светодиодов задаётся резистором обратной связи: типовое сопротивление 8 Ом при токе 20 мА удерживает напряжение обратной связи около 165 мВ в пределах 130-200 мВ.
Пиковый ток дросселя по умолчанию составляет 1 А (в пределах 0,75-1,1 А) и может быть снижен вплоть до 0,2 А подбором резистора на выводе RSET — это позволяет ограничивать ток при меньшем числе светодиодов в цепочке или при пониженном входном напряжении. Микросхема работает в прерывистом режиме проводимости дросселя с максимальным временем открытого состояния ключа 5,5 мкс и минимальным временем закрытого состояния 250 нс. КПД преобразования составляет 75% при входном напряжении 3 В и 80% при 5,5 В.
Максимальное число светодиодов в последовательной цепочке — 10, а защита от обрыва цепи реализована порогом ограничения выходного напряжения: срабатывание происходит в диапазоне от 36 до 42 В с гистерезисом 1,5 В, что защищает ключ микросхемы с пробивным напряжением 38 В при отключении или повреждении светодиодной цепочки. Включение и отключение микросхемы управляется отдельным логическим входом с порогами 1,2 В для высокого уровня и 0,3 В для низкого, а защита от статического разряда соответствует модели HBM по стандарту MIL-STD-883C.
Основные характеристики
- Назначение: драйвер белых светодиодов подсветки дисплея
- Топология: повышающий преобразователь напряжения
- Корпус: QFN-8
- Диапазон входного напряжения: 3-5,5 В
- Максимальное число светодиодов в цепочке: 10, последовательное соединение
- Пиковый ток дросселя по умолчанию: 1 А, регулируется от 0,2 до 1 А
- КПД при 3 В / 5,5 В: 75% / 80%
- Порог защиты от повышенного напряжения (OVP): 36-42 В, гистерезис 1,5 В
- Пробивное напряжение ключа: 38 В
- Логические пороги входа разрешения: включение от 1,2 В, выключение до 0,3 В
- Номинал дросселя / входного / выходного конденсатора: 4,7 мкГн / 2,2 мкФ / 4,7 мкФ
- Защита от статического разряда: HBM по MIL-STD-883C
Где применяется
- Подсветка ЖК- и OLED-дисплеев: питание строки белых светодиодов от низковольтного источника
- Портативная и батарейная аппаратура: поддержание яркости подсветки при снижении напряжения батареи
- Промышленные панели и приборы: замена и ремонт драйверов подсветки в измерительных и операторских панелях
- Компактные встраиваемые устройства: применение в схемах с ограниченным местом на плате благодаря малому числу внешних элементов
