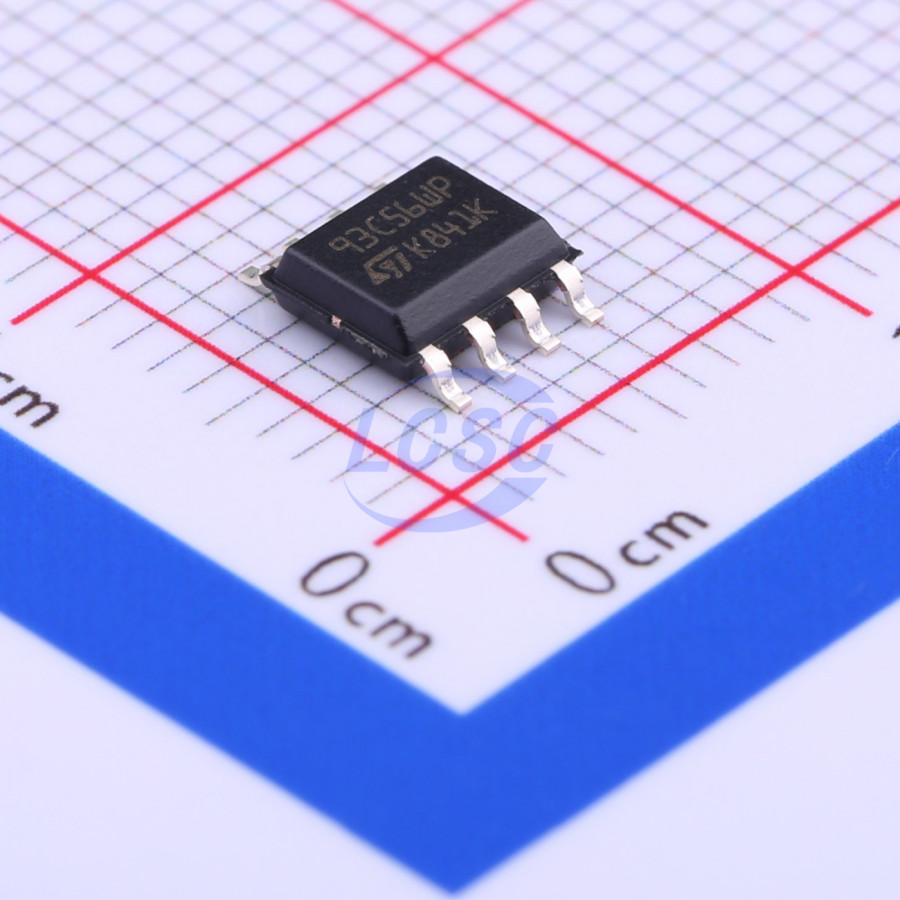

Микросхема STMicroelectronics M93C56-WMN6TP — энергонезависимое ППЗУ (EEPROM) объёмом 2 Кбит с последовательным интерфейсом MICROWIRE. Такие микросхемы применяются для хранения небольших массивов данных — калибровочных коэффициентов, серийных номеров, параметров настройки, — которые должны сохраняться при отключении питания устройства. Исполнение WMN6TP означает корпус SO8N и поставку на ленте в катушке, что рассчитано на автоматизированный монтаж.
Обмен данными с микросхемой ведётся по интерфейсу MICROWIRE на тактовой частоте до 2 МГц. Организация памяти переключается выводом ORG: массив можно адресовать словами по 16 бит или байтами по 8 бит, что позволяет использовать одну и ту же микросхему в схемах с разной разрядностью шины данных. Запись одного слова или байта занимает до 5 мс, а ресурс памяти рассчитан на 4 миллиона циклов перезаписи — этого достаточно для параметров, которые меняются нечасто в течение эксплуатации устройства.
Микросхема работает от питания в диапазоне 1.8–5.5 В, что позволяет подключать её как к 3.3-вольтовым, так и к 5-вольтовым цепям без дополнительного согласования уровней. Диапазон рабочих температур составляет от -40 до +85 °C, хранения — от -65 до +150 °C. Указанный производителем срок хранения записанных данных — 200 лет, а входные и выходные цепи выполнены с повышенной устойчивостью к защёлкиванию (enhanced latch-up), что снижает риск выхода микросхемы из строя при импульсных помехах по питанию.
Корпус SO8N имеет длину 4.9 мм, ширину 150 mil и высоту 1.25 мм — стандартные размеры для восьмивыводного SOIC, применяемого при поверхностном монтаже. Такая компоновка позволяет устанавливать микросхему на платах с плотным расположением компонентов без изменения посадочного места, привычного для микросхем этого класса.
Основные характеристики
- Объём памяти: 2 Кбит
- Интерфейс: MICROWIRE serial
- Тактовая частота: 2 МГц
- Организация памяти: по словам (×16) или по байтам (×8)
- Время записи: 5 мс
- Число циклов записи: 4 млн
- Напряжение питания: 1.8–5.5 В
- Рабочая температура: -40…+85 °C
- Температура хранения: -65…+150 °C
- Сохранение данных: 200 лет
- Устойчивость к защёлкиванию: повышенная (enhanced latch-up)
- Корпус: SO8N, 4.9 × 150 mil, высота 1.25 мм
- Монтаж: SMD
Где применяется
- Встраиваемая электроника: хранение серийных номеров, версий прошивки и настроек, которые должны сохраняться после отключения питания
- Измерительная и калибровочная аппаратура: запись калибровочных коэффициентов датчиков и модулей
- Промышленная автоматика: работа в расширенном диапазоне температур -40…+85 °C
- Автоматизированное производство: поставка на ленте в катушке под установку на автоматических линиях
