Микросхема STMicroelectronics LD1117S12CTR — это линейный стабилизатор напряжения с низким падением напряжения (LDO) положительной полярности с фиксированным выходным напряжением 1,2 В и максимальным выходным током 0,8 А. Микросхема применяется как источник питания для цифровых и аналоговых узлов, где требуется стабильное низковольтное напряжение при относительно небольшом токе нагрузки.
Максимальное входное напряжение микросхемы — 15 В, что позволяет питать её от типовых нестабилизированных источников или от более высоковольтной шины без отдельного предварительного понижения напряжения. Типовое падение напряжения между входом и выходом составляет 1 В, а точность выходного напряжения выдерживается в пределах ±1% при 25°C и ±2% во всём рабочем диапазоне температур, что достаточно для питания большинства логических и измерительных цепей без дополнительной калибровки.
Микросхема содержит встроенную защиту по току и от перегрева, отключающую выход при превышении допустимых режимов и предотвращающую выход из строя при коротком замыкании нагрузки или локальном перегреве корпуса. Ток покоя в типовом режиме — 5 мА, типовая регулировка нагрузки — 0,4%, типовая линейная регулировка — 0,2%, а для устойчивой работы на выходе требуется конденсатор ёмкостью не менее 10 мкФ.

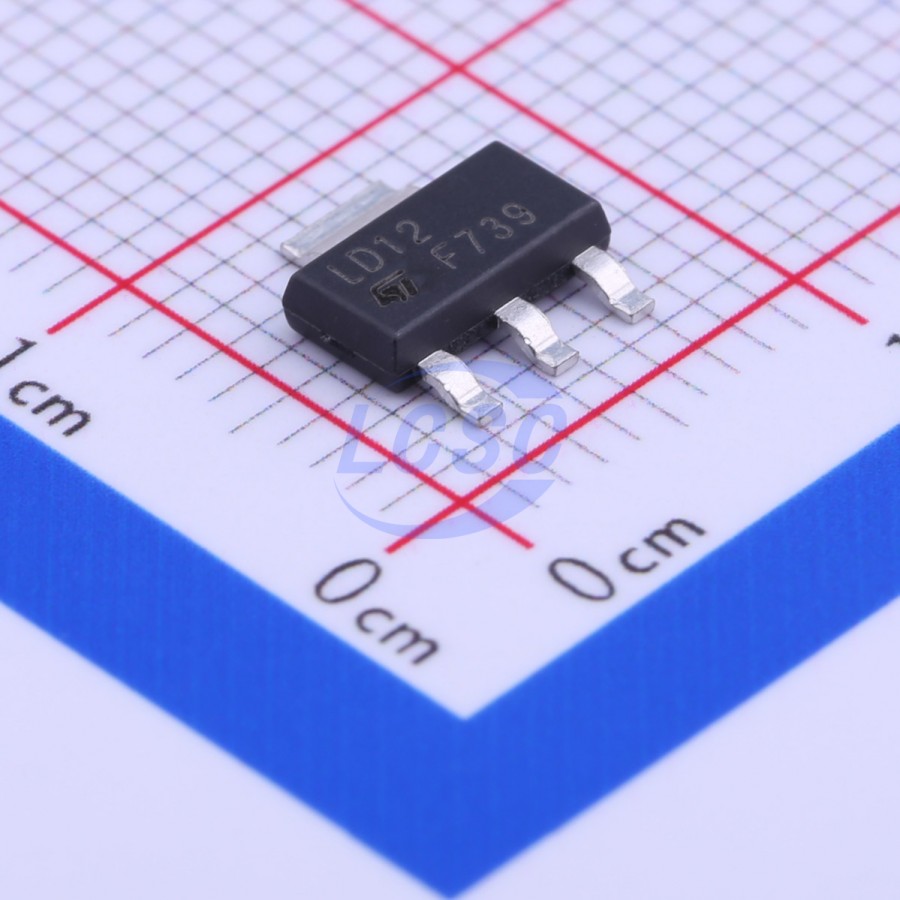

Исполнение LD1117S12CTR выполнено в корпусе SOT-223 размерами 6,5×3,5×1,6 мм для поверхностного монтажа. Тепловое сопротивление переход-корпус составляет 12°C/Вт, переход-среда — 150°C/Вт, а рабочий диапазон температур — от 0 до 125°C при диапазоне температур хранения от -65 до 150°C, что определяет допустимую тепловую нагрузку на корпус при выборе печатной платы и способа отвода тепла.
Основные характеристики
- Выходное напряжение: 1,2 В (фиксированное)
- Максимальный выходной ток: 800 мА
- Максимальное входное напряжение: 15 В
- Точность выходного напряжения: ±1% при 25°C, ±2% в рабочем диапазоне температур
- Типовое падение напряжения: 1 В
- Ток покоя (типовой): 5 мА
- Минимальная ёмкость выходного конденсатора: 10 мкФ
- Корпус: SOT-223, 6,5×3,5×1,6 мм
- Тип монтажа: SMD
- Тепловое сопротивление переход-корпус: 12°C/Вт
- Тепловое сопротивление переход-среда: 150°C/Вт
- Рабочий диапазон температур: 0…125°C
- Диапазон температур хранения: -65…150°C
- Встроенная защита: по току и от перегрева
Где применяется
- Питание логических схем: формирование стабильного напряжения 1,2 В для процессорных и логических узлов
- Понижение напряжения от 15 В: локальное питание отдельных узлов от общей нестабилизированной шины
- Измерительная и аналоговая аппаратура: питание чувствительных цепей с малыми пульсациями и высокой точностью
- Компактные модули: применение в устройствах, где корпус SOT-223 подходит по габаритам и тепловому режиму
