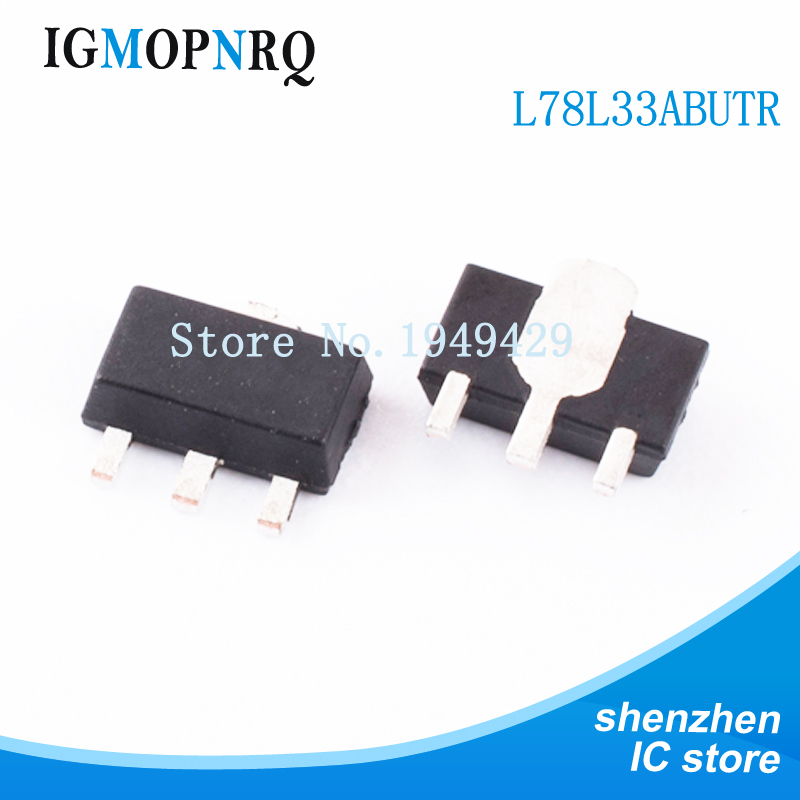

Микросхема STMicroelectronics L78L33ABUTR — линейный стабилизатор напряжения с фиксированным выходом 3,3 В и максимальным выходным током 100 мА. Выпускается в корпусе SOT-89 с тремя выводами для поверхностного монтажа и имеет один выход.
Стабилизатор рассчитан на входное напряжение до 30 В. Это позволяет питать его от шины заметно выше 3,3 В и получать на выходе фиксированное значение без внешних делителей и подстройки. Рабочий температурный диапазон — от −40 до 125 °C. Суффикс TR в обозначении указывает на поставку в упаковке для автоматического монтажа.
Ограничения вытекают из самого типа. Линейный стабилизатор гасит разницу между входным и выходным напряжением в виде тепла, поэтому при большом перепаде и токе, близком к 100 мА, нагрев корпуса SOT-89 нужно оценивать отдельно. Для токов выше 100 мА эта позиция не подходит, нужен другой стабилизатор. Минимальное входное напряжение в данных не указано и сверяется с документацией производителя.
По справочным данным позиция соответствует требованиям RoHS, не содержит веществ из списка SVHC и имеет прослеживаемость по коду даты и партии.
Основные характеристики
Выходное напряжение — 3,3 В, фиксированное. Максимальный ток — 100 мА. Входное напряжение — до 30 В. Корпус — SOT-89, поверхностный монтаж.
Где применяется
- Питание логики 3,3 В: микроконтроллеры и малопотребляющие цифровые узлы от шины с более высоким напряжением.
- Локальная стабилизация на плате: отдельное питание чувствительного узла от общей шины.
- Слаботочные датчики и интерфейсы: нагрузки в пределах 100 мА.
- Серийный монтаж: поставка в упаковке TR для автоматической установки.
