Микросхема STMicroelectronics L78L05ABUTR — линейный стабилизатор напряжения серии L78L05 в исполнении для поверхностного монтажа. Микросхема формирует на выходе фиксированное напряжение 5 В и относится к семейству трёхвыводных регуляторов 78xx, где стабилизация построена на биполярной технологии без переключающих каскадов. Такое построение даёт простую схему включения: для работы регулятору достаточно входного и выходного конденсаторов фильтрации, без индуктивностей и обвязки управления.
Выходное напряжение удерживается в диапазоне от 4,8 В до 5,2 В при номинале 5 В, что соответствует допуску ±4%. Регулирование по входному напряжению не превышает 200 мВ при изменении входа от 8,5 В до 20 В, а регулирование по нагрузке — 60 мВ при токе от 1 мА до 100 мА. Коэффициент подавления пульсаций питания составляет 49 дБ на частоте 120 Гц, а уровень собственного шума на выходе — 40 мкВ в полосе от 10 Гц до 100 кГц. Ток покоя микросхемы — 6 мА.

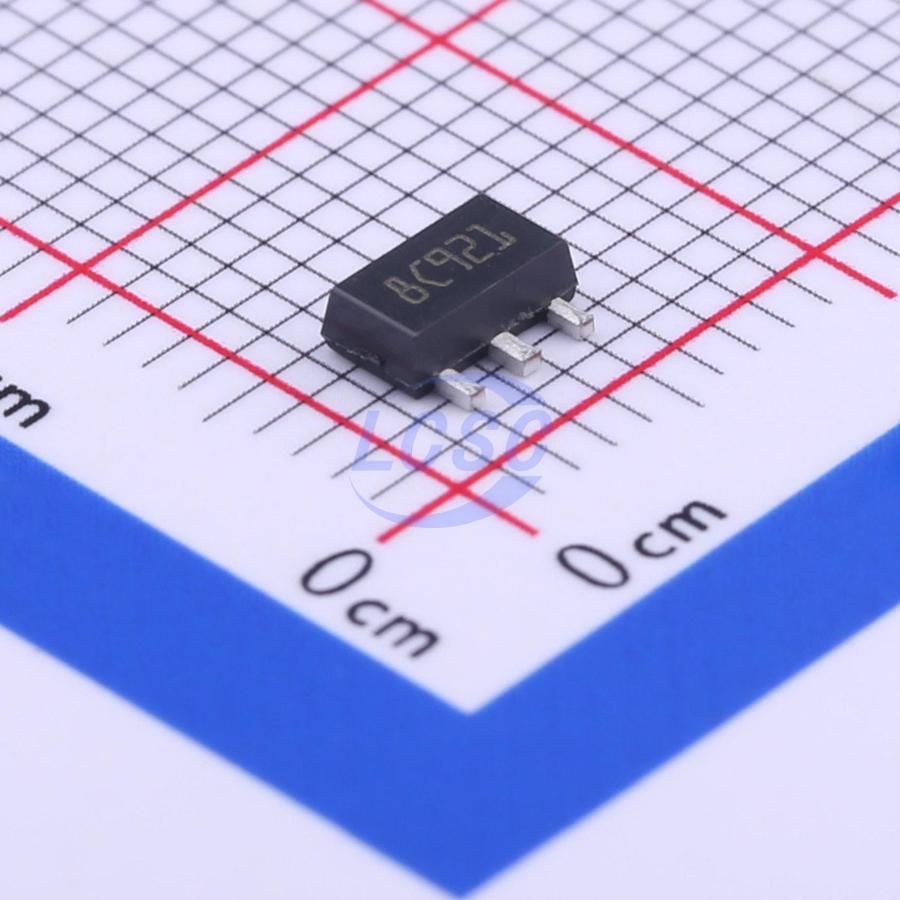

Исполнение L78L05ABUTR выполнено в корпусе SOT-89, предназначенном для поверхностного монтажа и обеспечивающем отвод тепла через контактную площадку платы. Тепловое сопротивление переход-корпус составляет 15°C/Вт, а переход-среда — 55°C/Вт при площади медной подложки 6 см². Максимальный выходной ток ограничен 100 мА, максимальное входное напряжение — 30 В, падение напряжения между входом и выходом — 2 В. Диапазон рабочих температур — от -40°C до +125°C, диапазон температур хранения — от -65°C до +150°C.
Основные характеристики
- Выходное напряжение: 5 В (4,8–5,2 В, допуск ±4%)
- Максимальное входное напряжение: 30 В
- Максимальный выходной ток: 100 мА
- Падение напряжения: 2 В
- Ток покоя: 6 мА
- Регулирование по входу: 200 мВ (8,5–20 В)
- Регулирование по нагрузке: 60 мВ (1–100 мА)
- Подавление пульсаций: 49 дБ (120 Гц)
- Выходной шум: 40 мкВ (10 Гц – 100 кГц)
- Тепловое сопротивление переход-корпус: 15°C/Вт
- Тепловое сопротивление переход-среда: 55°C/Вт (при 6 см² меди)
- Диапазон рабочих температур: -40…+125°C
- Корпус: SOT-89, монтаж SMD
Где применяется
- Локальное питание узлов: стабилизатор устанавливается непосредственно рядом с нагрузкой на плате, снижая потери в длинных цепях питания
- Подавление помех и шумов: применяется для развязки чувствительных цепей от общей шины питания и подавления сетевых наводок
- Замена стабилитрона с резистором: используется вместо связки из стабилитрона и балластного резистора там, где нужна более точная и стабильная величина напряжения
- Маломощные источники питания: подходит для формирования опорных 5 В в измерительной и цифровой аппаратуре с током потребления до 100 мА
