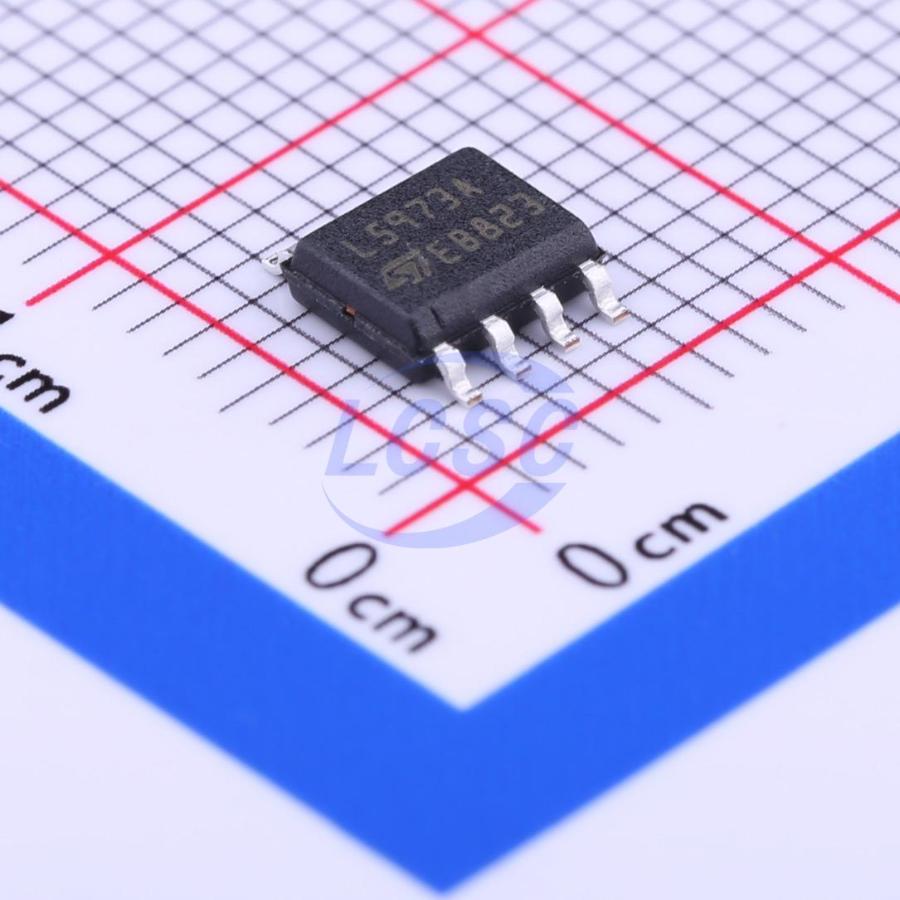

Микросхема STMicroelectronics L5973ADTR — импульсный понижающий DC-DC преобразователь с регулируемым выходным напряжением, выполненный в корпусе для поверхностного монтажа HSOP-8. Микросхема принимает на вход постоянное напряжение от 4,4 до 36 В и формирует на выходе регулируемое напряжение с помощью внешнего резистивного делителя обратной связи, отдавая в нагрузку ток до 2 А.
Диапазон выходного напряжения по документации производителя простирается от 1,235 В до 35 В, что позволяет использовать одну и ту же микросхему в разных по номиналу цепях питания — от логических уровней до промежуточных шин с более высоким напряжением, ограничиваясь входным напряжением конкретной схемы. Преобразование выполняется на частоте коммутации 500 кГц, а типовой КПД преобразователя достигает 90 %, что снижает тепловые потери и позволяет использовать сравнительно небольшой дроссель и выходной конденсатор во внешней обвязке.
Микросхема рассчитана на расширенный диапазон рабочих температур от -40°C до +150°C, что покрывает требования как промышленной, так и автомобильной электроники к температурной стойкости компонентов. Корпус HSOP-8 имеет 8 выводов и монтируется на плату методом поверхностного монтажа (SMT); масса одной микросхемы — 0,14 г.
Уровень влагочувствительности корпуса соответствует классу MSL 3, что означает ограниченное время пребывания микросхемы во вскрытой заводской упаковке до финального монтажа и требует соблюдения условий хранения перед пайкой.
Основные характеристики
- Тип: DC-DC преобразователь понижающий
- Диапазон входного напряжения: 4,4...36 В
- Диапазон выходного напряжения: 1,235...35 В (регулируемое)
- Выходной ток: до 2 А
- Частота коммутации: 500 кГц (типовая)
- КПД: до 90 %
- Корпус: HSOP-8, 8 выводов
- Монтаж: поверхностный (SMT)
- Рабочая температура: -40...+150°C
- Класс влагочувствительности: MSL 3
- Масса: 0,14 г
Где применяется
- Промышленные источники питания: понижающие DC-DC каскады с широким входным диапазоном напряжения
- Автомобильная электроника: узлы питания, работающие в расширенном диапазоне температур -40...+150°C
- Телекоммуникационное оборудование: питание плат от нестабилизированных шин с колебаниями входного напряжения
- Встраиваемые системы: компактное однокорпусное решение для получения нескольких уровней напряжения из одного источника
Специалисты «Азияторга» подберут микросхему STMicroelectronics L5973ADTR под конкретную схему питания, предложат аналог при необходимости и рассчитают срок поставки под заказ. Заявку можно отправить на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями. Пришлите перечень позиций с обозначениями и количеством — подберём компоненты, проверим доступность и подготовим коммерческое предложение с ценой и сроком.
После согласования спецификации выставляем счёт и заключаем договор. Позиции под заказ везём напрямую со складов в Китае, срок подтверждаем до оплаты.
Если точного обозначения нет в наличии, подбираем аналог того же класса и показываем, чем он отличается по корпусу, номиналу, допуску и рабочему напряжению. Заявки — на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями по договору. Основная форма расчёта — безналичный перевод на расчётный счёт по счёту, выставленному после согласования спецификации.
Цена позиции указана в рублях и пересчитана по курсу Центрального банка на день расчёта, без скрытых наценок. Курс фиксируется в счёте: если между выставлением счёта и оплатой курс изменился, пересчёт согласовывается отдельно.
Порядок оплаты партии обсуждается индивидуально и зависит от суммы и срока производства: возможны предоплата, частичная предоплата с оплатой остатка перед отгрузкой или оплата по факту готовности партии к отправке.
Комплект документов — счёт, договор, спецификация, УПД — оформляется в полном объёме. Работаем с НДС.
Компоненты поставляются под заказ напрямую со складов и от производителей в Китае. Срок зависит от наличия позиции у поставщика и объёма партии: складские позиции обычно занимают от двух до четырёх недель с учётом консолидации и таможенного оформления, позиции под производство — дольше, срок подтверждаем в ответе на заявку.
Доставка по России — транспортными компаниями до терминала или до двери, по согласованию. Отгрузка возможна как одной партией, так и по частям, если часть номенклатуры готова раньше.
Мелкие позиции перевозятся в заводской таре: лента, катушка, туба или россыпь — форма поставки указывается в спецификации, потому что от неё зависит и цена, и минимальная партия.
Для расчёта стоимости доставки нужны перечень позиций с количеством и город получателя. Расчёт готовим вместе с коммерческим предложением.
На поставляемые компоненты распространяется гарантия производителя. Гарантийный срок и условия зависят от типа компонента и указываются в спецификации к договору.
Перед отгрузкой партия проходит проверку: сверяем маркировку на корпусе и на упаковке с заказанным обозначением, контролируем целостность тары и соответствие количества. По запросу предоставляем фотографии партии и маркировки до отправки.
Если позиция снята с производства или недоступна в нужный срок, предлагаем аналог и показываем, чем он отличается по параметрам — корпусу, номиналу, допуску, рабочему напряжению и температурному диапазону.
Вопросы по подбору, замене и рекламациям — на micro@tkasiatorg.ru.
