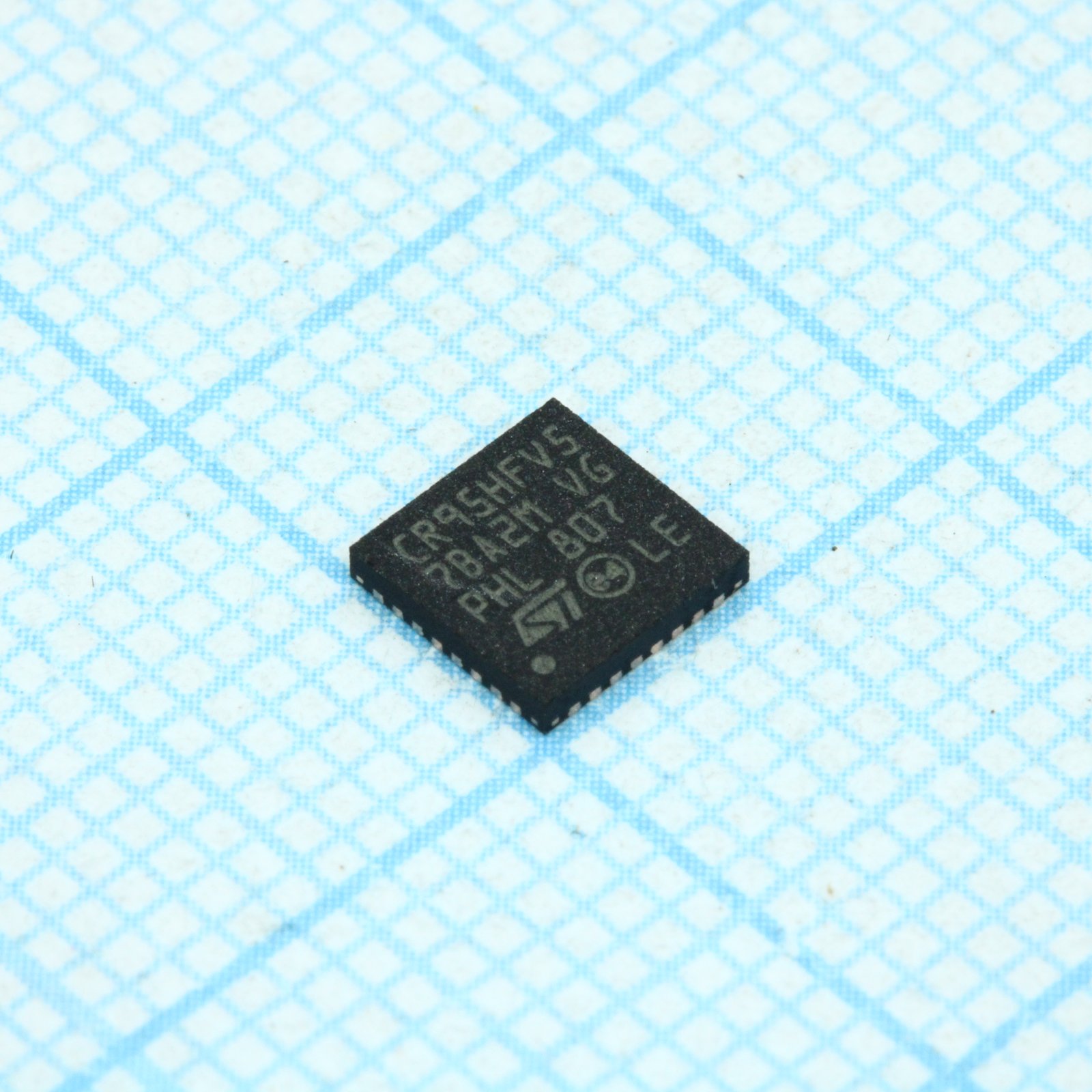

Микросхема STMicroelectronics CR95HF-VMD5T — мультистандартный радиочастотный считыватель диапазона 13,56 МГц с интерфейсами UART и SPI для связи с управляющим контроллером. Микросхема поддерживает стандарты ISO/IEC 14443A, 14443B, 15693, 18000-3 и 18092, а также MIFARE, и работает в режиме считывания и записи, что позволяет использовать один компонент для нескольких типов бесконтактных карт и меток без замены схемы.
Обмен данными с контроллером идёт по UART со скоростью до 2 Мбит/с или по SPI с тактовой частотой до 10 МГц; выбор интерфейса задаётся на этапе разработки платы. Команды и данные буферизуются во встроенной очереди FIFO объёмом 256 байт, что снимает часть нагрузки по синхронизации с управляющим процессором. Задающий генератор микросхемы работает на частоте 27,12 МГц.
Выходная мощность радиочастотного тракта достигает 200 мВт, чего достаточно для уверенного чтения меток на типичном для NFC-приложений расстоянии. Микросхема поддерживает три режима энергопотребления: в рабочем состоянии ток достигает 10 мА, в режиме ожидания снижается до 100 мкА, а в режиме глубокого отключения питания — до 1 мкА, что важно для устройств с батарейным питанием. Питание — от 2,7 до 5,5 В, отдельно для основной части схемы и для передающего тракта.
Корпус — VFQFPN32 размером 5×5 мм, 32 вывода, поверхностный монтаж. Микросхема защищена от электростатических разрядов до 2 кВ по модели HBM и работает в диапазоне температур от -40 до +85°C при хранении до -65…+150°C, что допускает применение вне помещений с учётом дополнительной защиты корпуса устройства.
Основные характеристики
- Рабочая частота: 13,56 МГц
- Поддерживаемые стандарты: ISO/IEC 14443A/14443B, 15693, 18000-3, 18092, MIFARE
- Интерфейсы: UART до 2 Мбит/с, SPI до 10 МГц
- Буфер команд: FIFO 256 байт
- Выходная мощность RF: до 200 мВт
- Ток потребления: 10 мА в рабочем режиме, 100 мкА в ожидании, 1 мкА в отключении
- Напряжение питания: от 2,7 до 5,5 В
- Частота генератора: 27,12 МГц
- Корпус: VFQFPN32, 5×5 мм, 32 вывода
- Защита от ЭСР: 2 кВ (HBM)
- Рабочая температура: от -40 до +85°C
- Температура хранения: от -65 до +150°C
Где применяется
- Считыватели и терминалы NFC: поддержка нескольких стандартов карт одним модулем
- Контроль доступа: чтение и запись бесконтактных пропусков и меток
- Промышленная идентификация: маркировка и учёт изделий по RFID-меткам стандарта ISO/IEC 15693 и 18000-3
- Встраиваемые модули с батарейным питанием: режимы пониженного энергопотребления для автономных устройств
