Микросхема ST STMicroelectronics STM8S103K3T6C — 8-битный микроконтроллер семейства STM8S на ядре STM8, работающий на частоте 16 МГц. Микросхема сочетает достаточный для простых управляющих задач объём памяти с широким набором периферии на одном кристалле: аналоговый вход, три таймера, два сторожевых таймера и несколько последовательных интерфейсов, что позволяет строить на ней автономный узел управления без внешних контроллеров периферии.
Объём флеш-памяти программ — 8 КБ, оперативной памяти — 1 КБ, памяти EEPROM для хранения данных — 640 байт. Ресурс EEPROM составляет 300 тысяч циклов перезаписи, а сохранность записанных данных гарантируется на 20 лет при температуре 55°C после 10 тысяч циклов — эти цифры имеют значение при использовании EEPROM для журналирования параметров или счётчиков в устройстве.
Аналого-цифровой преобразователь — 10-битный, с мультиплексированием до пяти каналов. Таймерный блок включает один 16-битный расширенный таймер управления, один 16-битный таймер общего назначения и один 8-битный базовый таймер. Защиту от зависания программы обеспечивают два независимых сторожевых таймера — оконный (window watchdog) и независимый (independent watchdog). Обмен с внешними устройствами идёт по UART, SPI и I2C. Контроллер прерываний поддерживает до 32 вложенных прерываний, из них до 27 внешних распределены по шести векторам, что даёт гибкость при обработке событий от датчиков и линий связи.

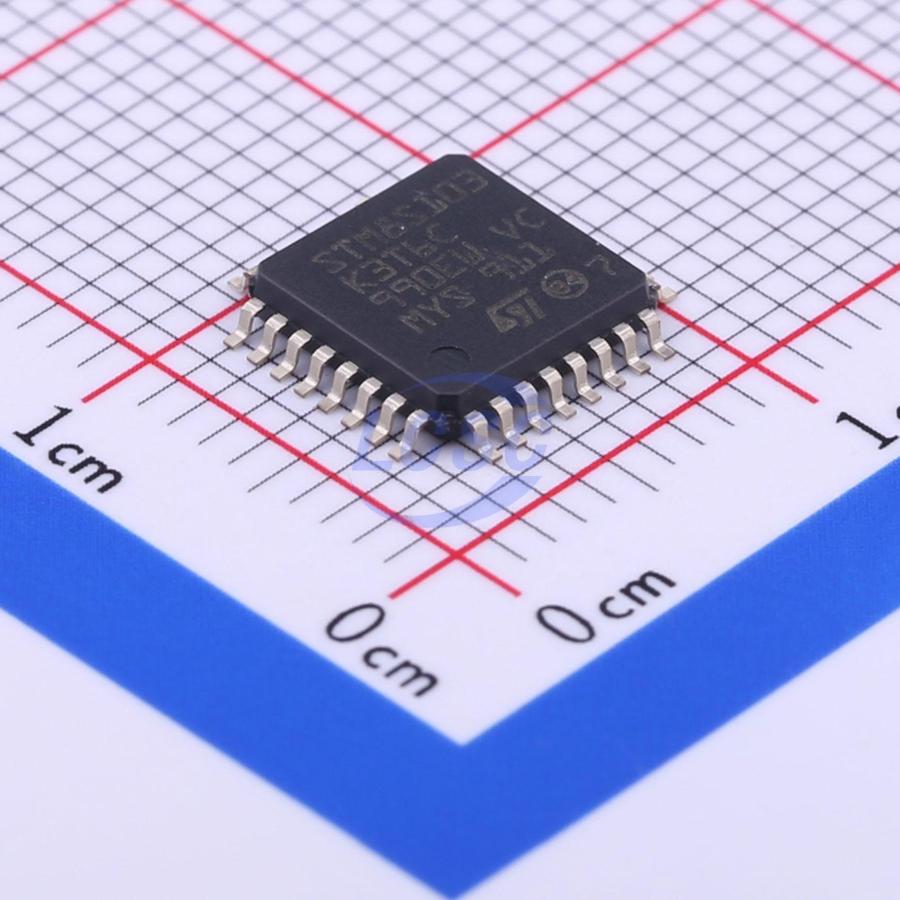

Микросхема выпускается в корпусе LQFP32 размером 7×7 мм, доступны 28 линий GPIO из 32 выводов корпуса. Питание — от 2,95 В до 5,5 В, что позволяет работать как от батарейного источника, так и от стабилизированных 3,3 или 5 В. Тактирование может идти от внутреннего RC-генератора на 16 МГц с пользовательской подстройкой, от внутреннего маломощного RC-генератора на 128 кГц, от внешнего кварцевого резонатора или от внешнего тактового сигнала. У каждого экземпляра есть встроенный 96-битный уникальный идентификатор, пригодный для привязки прошивки или данных к конкретному устройству. Рабочий температурный диапазон соответствует промышленному исполнению (Ind).
Основные характеристики
- Ядро: STM8, тактовая частота 16 МГц
- Флеш-память: 8 КБ
- ОЗУ: 1 КБ
- EEPROM: 640 байт, ресурс 300 тыс. циклов, хранение данных 20 лет при 55°C
- АЦП: 10-бит, до 5 мультиплексированных каналов
- Таймеры: 16-бит расширенный, 16-бит общего назначения, 8-бит базовый
- Сторожевые таймеры: оконный и независимый
- Интерфейсы связи: UART, SPI, I2C
- Прерывания: до 32 вложенных, до 27 внешних на 6 векторов
- Выводы GPIO: 28 из 32 выводов корпуса
- Корпус: LQFP32, 7×7 мм
- Напряжение питания: от 2,95 В до 5,5 В
- Уникальный идентификатор: 96 бит
- Рабочая температура: промышленное исполнение (Ind)
Где применяется
- Узлы управления в промышленной автоматике: автономная логика на базе таймеров и сторожевых таймеров без внешнего контроллера
- Приборы с аналоговыми датчиками: обработка сигналов через встроенный 10-битный АЦП с несколькими каналами
- Устройства с проводным обменом данными: связь по UART, SPI и I2C с периферийными модулями и другими контроллерами
- Устройства с привязкой прошивки к экземпляру: применение встроенного 96-битного идентификатора для учёта и защиты от подмены
