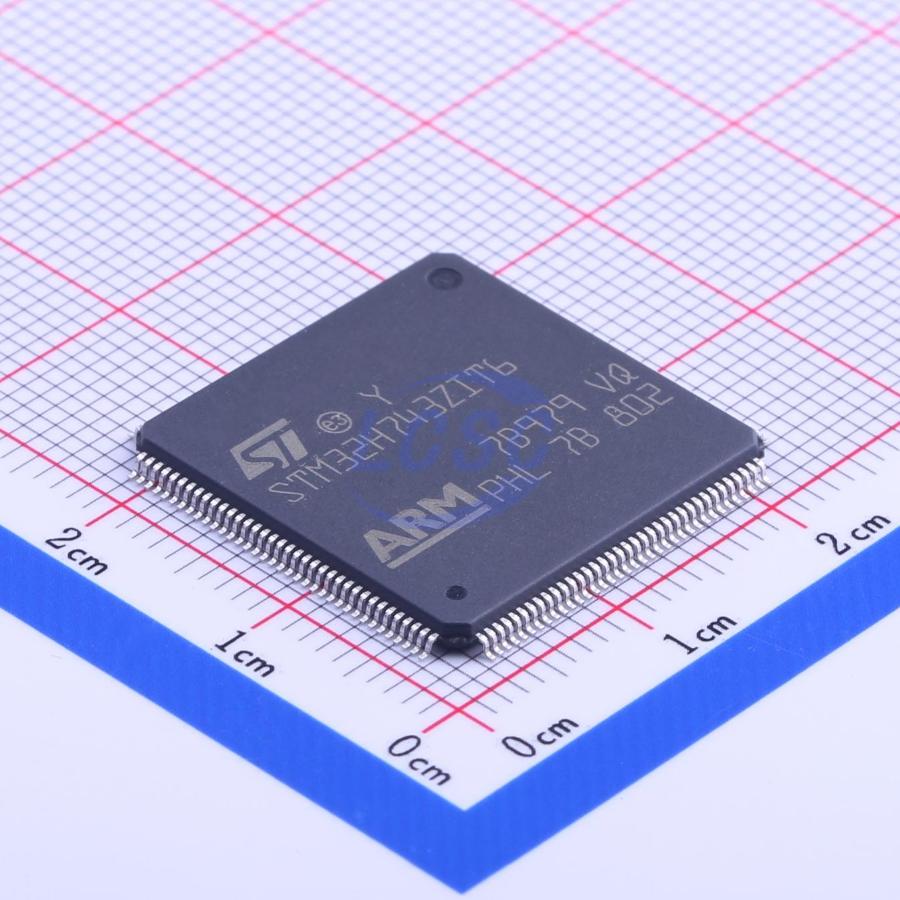

Микросхема STMicroelectronics STM32H743ZIT6 — 32-разрядный микроконтроллер серии STM32H7 на ядре ARM Cortex-M7. Это старшая по производительности ветка семейства STM32: большой объём встроенной памяти, развитый набор интерфейсов и высокая тактовая частота. Исполнение ZIT6 выпускается в корпусе LQFP со 144 выводами для поверхностного монтажа.
По документации максимальная рабочая частота ядра составляет 400 МГц. Во встроенной памяти программ помещается 2 МБ, оперативной памяти — 1 МБ. Это позволяет держать в самом кристалле прошивку со сложным стеком и крупные буферы данных, не подключая внешнюю память. Шина данных 32-разрядная.
Набор интерфейсов включает CAN, Ethernet, I2C, I2S, SAI, SPI, UART, USART и USB. Выводов ввода-вывода 114, аналого-цифровой преобразователь имеет 28 каналов с разрешением 16 бит. Напряжение питания лежит в диапазоне от 1,62 до 3,6 В, рабочая температура — от −40 до 85 °C. Для корпуса указан уровень MSL 3: после вскрытия упаковки плату нужно паять в течение 168 часов или использовать сушку.
Пределы определяются теми же данными. Температурный диапазон ограничен 85 °C, поэтому для жёстких температурных условий нужно смотреть другие исполнения. Квалификация для автомобильной электроники в документации не указана. Корпус LQFP-144 занимает заметную площадь платы, а при большом числе задействованных выводов трассировка требует многослойной платы.
Основные характеристики
Ядро Cortex-M7 до 400 МГц, память программ 2 МБ, ОЗУ 1 МБ, 114 выводов ввода-вывода, питание от 1,62 до 3,6 В, корпус LQFP-144.
Где применяется
- Промышленная автоматика: контроллеры с CAN и Ethernet, обработка сигналов с большим числом аналоговых каналов.
- Аудиоаппаратура: интерфейсы I2S и SAI подходят для цифровых звуковых трактов.
- Устройства с USB и сетевым обменом: шлюзы, преобразователи интерфейсов, регистраторы данных.
- Измерительные приборы: 16-разрядный преобразователь и большой объём ОЗУ для накопления отсчётов.
