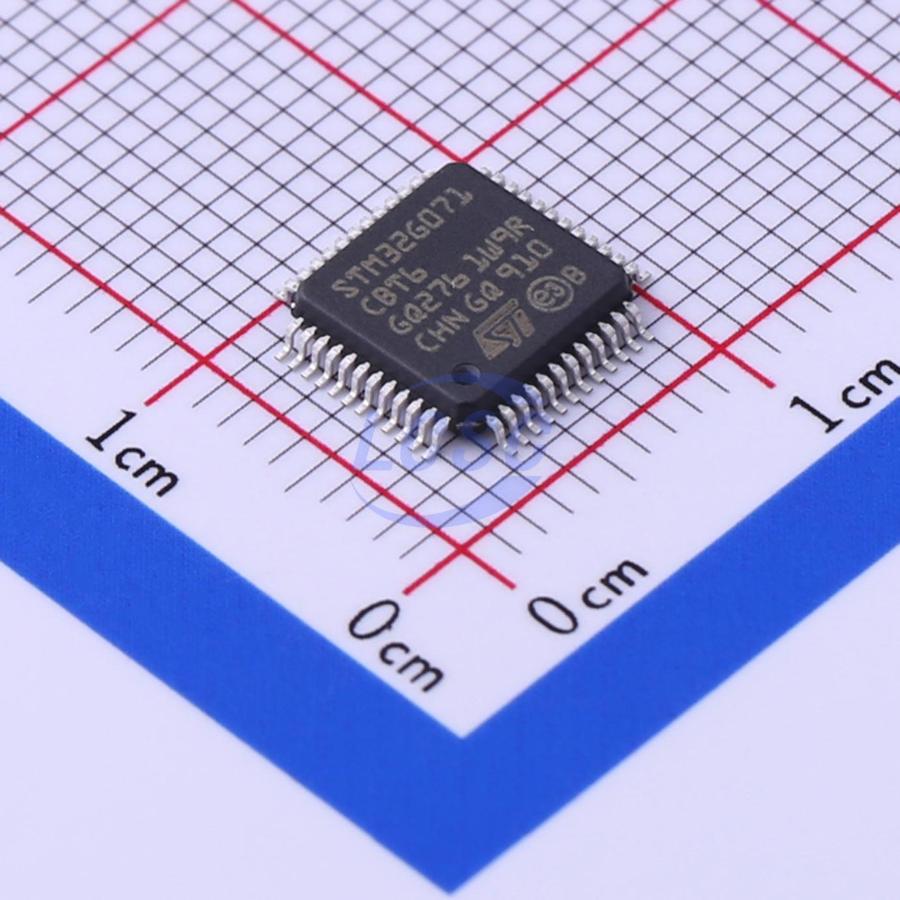

Микросхема STMicroelectronics STM32G071CBT6 — 32-битный микроконтроллер на ядре ARM Cortex-M0+ в корпусе LQFP-48 с 48 выводами. Контроллер ориентирован на задачи с малым энергопотреблением и точной аналоговой периферией: помимо рабочего режима поддерживает пониженные режимы Sleep, Stop, Standby и Shutdown.
Память включает статическую SRAM объёмом 36 КБ, из которых 32 КБ защищены аппаратным контролем чётности. Тактирование обеспечивают внутренний RC-генератор 16 МГц с точностью ±1%, внутренний RC-генератор 32 кГц с точностью ±5% и внешний кварцевый резонатор в диапазоне от 4 до 48 МГц; для часов реального времени предусмотрен отдельный кварц на 32 кГц. У каждого экземпляра есть уникальный 96-битный идентификатор.
Таймерный блок включает один расширенный таймер, два базовых, пять 16-битных таймеров общего назначения, один 32-битный таймер общего назначения, два маломощных таймера и два независимых сторожевых таймера. Аналоговая часть — 16 внешних каналов АЦП со временем преобразования 0,4 мкс и передискретизацией с разрешением до 16 бит в диапазоне напряжений 0–3,6 В, два канала ЦАП и два компаратора.
Набор интерфейсов включает два I2C со скоростью до 1 Мбит/с, два SPI со скоростью до 32 Мбит/с (один мультиплексирован с I2S), четыре USART и один LPUART, а обмен данными между периферией и памятью ускоряют 7 каналов DMA. Отладка ведётся через интерфейс Serial Wire Debug. Рабочий диапазон температур для разных исполнений — до 105°C или до 125°C.
Основные характеристики
- Корпус: LQFP-48, 48 выводов
- SRAM: 36 КБ (32 КБ с аппаратным контролем чётности)
- Тактовые генераторы: внутренний RC 16 МГц (±1%), внутренний RC 32 кГц (±5%), внешний кварц 4–48 МГц
- Каналы АЦП: 16 внешних, время преобразования 0,4 мкс, до 16 бит с передискретизацией
- Каналы ЦАП: 2
- Компараторы: 2
- Таймеры: 1 расширенный, 2 базовых, 5×16-бит и 1×32-бит общего назначения, 2 маломощных
- Сторожевые таймеры: 2
- Интерфейсы I2C: 2, до 1 Мбит/с
- Интерфейсы SPI: 2, до 32 Мбит/с
- Интерфейсы USART / LPUART: 4 / 1
- Каналы DMA: 7
- Отладка: Serial Wire Debug (SWD)
- Диапазон рабочих температур: до 105°C / до 125°C по исполнению
Где применяется
- Промышленная автоматика: узлы управления с точным аналоговым вводом благодаря быстрому АЦП с передискретизацией
- Управление двигателями: генерация ШИМ-сигналов и обработка обратной связи через расширенный и общие таймеры
- Бытовая электроника: компактные устройства с батарейным питанием за счёт режимов Stop, Standby и Shutdown
- Связные модули: узлы с несколькими последовательными каналами благодаря четырём USART, двум SPI и двум I2C
