Микросхема ST STMicroelectronics STM32F303RBT6 — 32-разрядный микроконтроллер на ядре ARM Cortex-M4 производства STMicroelectronics, заводское обозначение STM32F303RBT6. Статус позиции у производителя — действующая, то есть она не снята с выпуска.
Тактовая частота — 72 МГц, тактирование возможно от внутреннего генератора. Память программ типа флэш имеет объём 128 КБ, оперативная память — 32 КБ. Этого достаточно для прикладных задач управления и обработки сигналов, но не для проектов с большими графическими или сетевыми стеками.
В составе — аналого-цифровые преобразователи на 22 канала с разрядностью 12 бит и два цифроаналоговых преобразователя на 12 бит. Для связи предусмотрены CAN, I2C, SPI, UART/USART, USB, LIN и IrDA, а среди периферии — прямой доступ к памяти, I2S, широтно-импульсная модуляция, сторожевой таймер и схема сброса по включению питания. Выводов ввода-вывода 52.

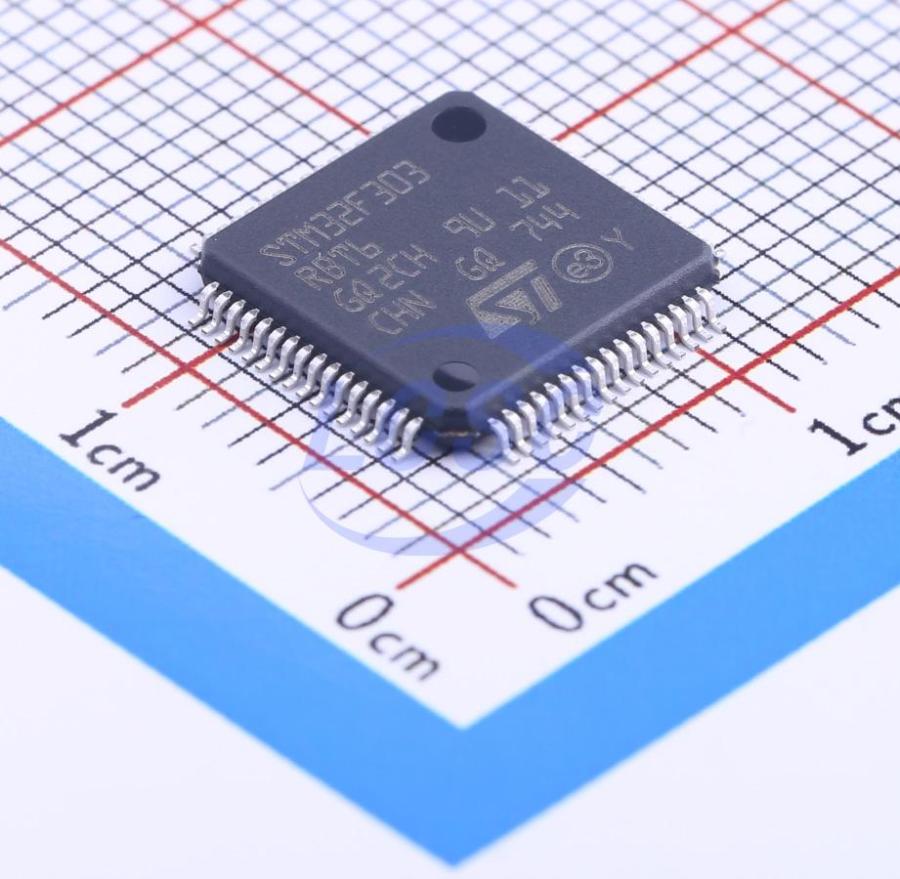

Корпус LQFP-64 размером 10×10 мм монтируется на поверхность. Питание — от 2 до 3,6 В, номинальное значение в карточке 3,3 В. Рабочая температура — от -40 до 85 °C, поэтому для более жёстких условий эксплуатации нужна другая позиция.
Основные характеристики
Ядро Cortex-M4, 72 МГц, флэш-память 128 КБ, корпус LQFP-64, питание от 2 до 3,6 В.
Где применяется
- Управление двигателями: широтно-импульсная модуляция и быстрые преобразователи подходят для приводов.
- Промышленные сети: интерфейсы CAN и LIN позволяют подключать контроллер к шинам оборудования.
- Измерительные модули: 22 канала АЦП и два ЦАП работают с аналоговыми датчиками.
- USB-устройства: встроенный интерфейс USB пригоден для связи с компьютером.
