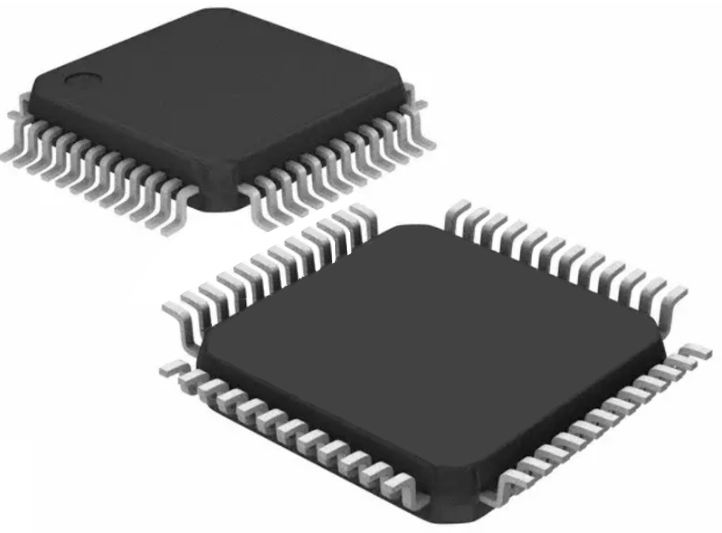

Микросхема STMicroelectronics STM32F030C8T6 22+ — микроконтроллер серии STM32F0 на ядре ARM Cortex-M0 с тактовой частотой до 48 МГц. Это 32-разрядный контроллер начального уровня линейки STM32, рассчитанный на задачи, где важны компактный корпус, достаточный набор периферии и умеренное энергопотребление при невысокой стоимости решения.
На кристалле размещены 64 Кбайт флеш-памяти для хранения программного кода и 8 Кбайт оперативной памяти для рабочих данных. Такого объёма памяти достаточно для прикладных программ управления и обработки данных небольшого и среднего размера — без операционной системы, с прямым управлением периферией из кода прошивки.
Из периферийных блоков контроллер несёт 12-разрядный аналого-цифровой преобразователь с 12 каналами — этого достаточно для одновременного опроса нескольких аналоговых датчиков или сигналов измерительной цепи. Для обмена данными с внешними устройствами доступны интерфейсы I2C, SPI и USART. Всего у микроконтроллера 39 линий ввода-вывода при 48 выводах корпуса в целом, что оставляет резерв контактов для подключения дополнительной периферии без перехода на корпус большего размера.
Питание контроллера — в диапазоне от 2,4 до 3,6 В, рабочая температура — от −40 до +85 °C, что допускает установку в бытовую и промышленную аппаратуру без дополнительного термостатирования. Корпус LQFP-48 предназначен для поверхностного монтажа и требует аккуратной пайки из-за шага выводов, характерного для этого типоразмера.
Основные характеристики
- Ядро: ARM Cortex-M0, 32 бит
- Максимальная тактовая частота: 48 МГц
- Флеш-память программ: 64 Кбайт
- Оперативная память (RAM): 8 Кбайт
- АЦП: 12 бит, 12 каналов
- Интерфейсы: I2C, SPI, USART
- Напряжение питания: 2,4–3,6 В
- Рабочая температура: -40…+85 °C
- Линии ввода-вывода: 39
- Количество выводов корпуса: 48
- Корпус: LQFP-48, поверхностный монтаж
Где применяется
- Встраиваемые системы управления: узлы автоматики и контроллеры малой и средней сложности на базе одного чипа
- Обработка сигналов датчиков: встроенный 12-разрядный АЦП с 12 каналами позволяет опрашивать несколько аналоговых источников без внешних преобразователей
- Периферийные модули с последовательной связью: обмен данными по I2C, SPI и USART с внешними чипами, модулями памяти и связи
- Компактная бытовая и промышленная электроника: корпус LQFP-48 подходит для плат с ограниченным местом при сохранении 39 линий ввода-вывода
Специалисты Азияторга подберут позицию под конкретную схему, предложат аналог при необходимости и рассчитают срок поставки. Заявку можно отправить на почту micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями. Пришлите перечень позиций с обозначениями и количеством — подберём компоненты, проверим доступность и подготовим коммерческое предложение с ценой и сроком.
После согласования спецификации выставляем счёт и заключаем договор. Позиции под заказ везём напрямую со складов в Китае, срок подтверждаем до оплаты.
Если точного обозначения нет в наличии, подбираем аналог того же класса и показываем, чем он отличается по корпусу, номиналу, допуску и рабочему напряжению. Заявки — на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями по договору. Основная форма расчёта — безналичный перевод на расчётный счёт по счёту, выставленному после согласования спецификации.
Цена позиции указана в рублях и пересчитана по курсу Центрального банка на день расчёта, без скрытых наценок. Курс фиксируется в счёте: если между выставлением счёта и оплатой курс изменился, пересчёт согласовывается отдельно.
Порядок оплаты партии обсуждается индивидуально и зависит от суммы и срока производства: возможны предоплата, частичная предоплата с оплатой остатка перед отгрузкой или оплата по факту готовности партии к отправке.
Комплект документов — счёт, договор, спецификация, УПД — оформляется в полном объёме. Работаем с НДС.
Компоненты поставляются под заказ напрямую со складов и от производителей в Китае. Срок зависит от наличия позиции у поставщика и объёма партии: складские позиции обычно занимают от двух до четырёх недель с учётом консолидации и таможенного оформления, позиции под производство — дольше, срок подтверждаем в ответе на заявку.
Доставка по России — транспортными компаниями до терминала или до двери, по согласованию. Отгрузка возможна как одной партией, так и по частям, если часть номенклатуры готова раньше.
Мелкие позиции перевозятся в заводской таре: лента, катушка, туба или россыпь — форма поставки указывается в спецификации, потому что от неё зависит и цена, и минимальная партия.
Для расчёта стоимости доставки нужны перечень позиций с количеством и город получателя. Расчёт готовим вместе с коммерческим предложением.
На поставляемые компоненты распространяется гарантия производителя. Гарантийный срок и условия зависят от типа компонента и указываются в спецификации к договору.
Перед отгрузкой партия проходит проверку: сверяем маркировку на корпусе и на упаковке с заказанным обозначением, контролируем целостность тары и соответствие количества. По запросу предоставляем фотографии партии и маркировки до отправки.
Если позиция снята с производства или недоступна в нужный срок, предлагаем аналог и показываем, чем он отличается по параметрам — корпусу, номиналу, допуску, рабочему напряжению и температурному диапазону.
Вопросы по подбору, замене и рекламациям — на micro@tkasiatorg.ru.
