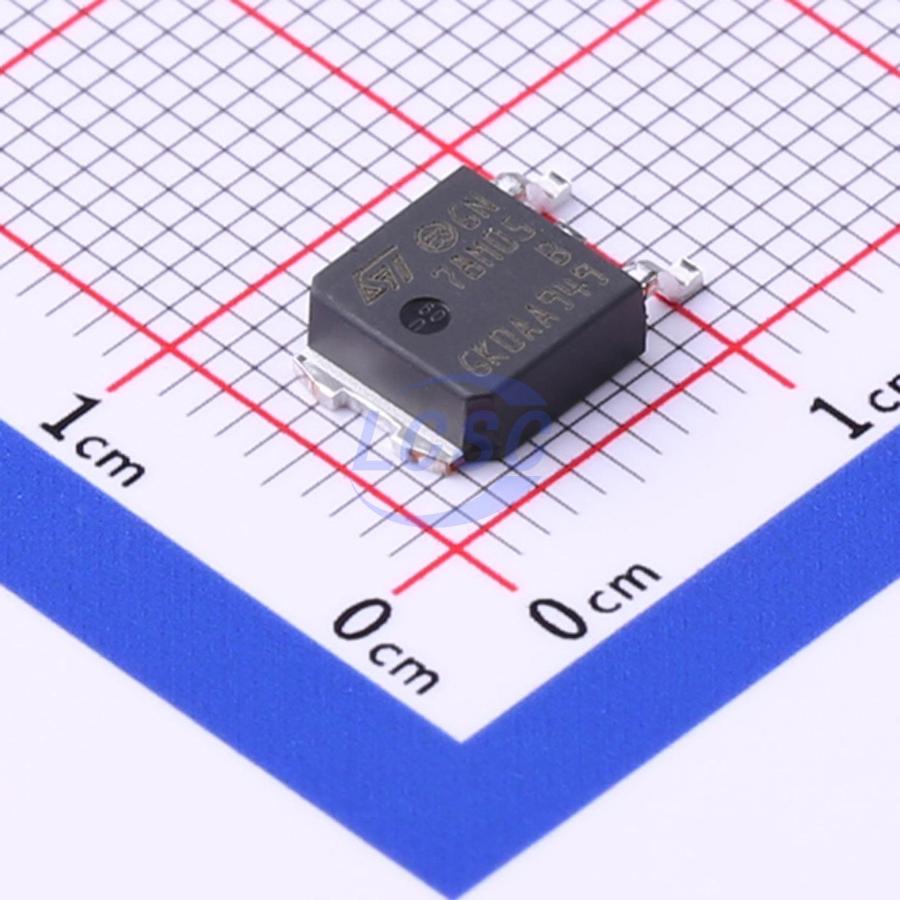

Микросхема STMicroelectronics L78M05ABDT-TR — линейный стабилизатор напряжения положительной полярности с фиксированным выходным напряжением 5 В и максимальным током нагрузки 0.5 А. Компонент относится к семейству L78M и предназначен для получения стабильного питания низкой мощности из более высокого входного напряжения без переключающих каскадов, то есть без создаваемых ими помех.
Микросхема выпускается в корпусе TO-220 либо DPAK и рассчитана на входное напряжение до 35 В при абсолютном максимуме 40 В. Падение напряжения между входом и выходом составляет 2 В — величина, характерная для линейных стабилизаторов этого класса и определяющая минимально допустимое входное напряжение для сохранения стабилизации. Выходное напряжение удерживается в диапазоне от 4.9 до 5.1 В при допуске ±2%, а под нагрузкой в рабочем диапазоне токов остаётся в пределах 4.8–5.2 В.
Стабильность выходного напряжения при изменении входного напряжения (регулирование по линии) и при изменении тока нагрузки (регулирование по нагрузке) составляет 100 мВ по каждому параметру. Коэффициент подавления пульсаций по питанию — 62 дБ, уровень шума на выходе — 40 мкВ, температурный дрейф выходного напряжения — -0.5 мВ/°C. Изменение тока потребления самой микросхемы при колебаниях нагрузки не превышает 0.5–0.8 мА в зависимости от режима.
Стабилизатор оснащён тепловой защитой от перегрузки, защитой от короткого замыкания с ограничением пикового тока на уровне 700 мА и защитой выходного транзистора от выхода за пределы безопасной рабочей области. Тепловое сопротивление переход-корпус составляет 5°C/W, переход-среда — 50°C/W. Диапазон рабочих температур перехода — от -40°C до +125°C, температура хранения — от -65°C до +150°C. Помимо версии на 5 В, семейство L78M выпускается с выходными напряжениями 6, 8, 9, 10, 12, 15 и 24 В при том же конструктиве.
Основные характеристики
- Выходное напряжение: 5 В, допуск ±2% (4.9–5.1 В)
- Максимальный ток нагрузки: 0.5 А
- Максимальное входное напряжение: 35 В (абсолютный максимум 40 В)
- Падение напряжения: 2 В
- Регулирование по линии: 100 мВ
- Регулирование по нагрузке: 100 мВ
- Подавление пульсаций по питанию: 62 дБ
- Выходной шум: 40 мкВ
- Температурный дрейф выходного напряжения: -0.5 мВ/°C
- Пиковый ток короткого замыкания: 700 мА
- Защита: тепловая от перегрузки, от короткого замыкания, от выхода за пределы безопасной рабочей области
- Тепловое сопротивление переход-корпус / переход-среда: 5°C/W / 50°C/W
- Диапазон температур перехода: от -40°C до +125°C
- Температура хранения: от -65°C до +150°C
- Корпус: TO-220, DPAK
