Микросхема STMicroelectronics L78L15ABUTR — линейный стабилизатор напряжения положительной полярности с фиксированным выходным напряжением 15 В и максимальным выходным током 0,1 А. На вход подаётся нестабилизированное напряжение, а на выходе микросхема поддерживает 15 В с допуском ±4% независимо от колебаний входного напряжения и тока нагрузки в пределах рабочего диапазона.
Стабилизатор относится к приборам с низким падением напряжения между входом и выходом: типовое значение составляет 1,7 В, поэтому для устойчивой работы на входе достаточно поддерживать напряжение от 17 В. Максимально допустимое входное напряжение — 35 В, это даёт запас при питании от нестабилизированных источников и шин с повышенным входным напряжением.
Встроенная защита от теплового перегрева и от короткого замыкания на выходе отключает микросхему при превышении допустимых режимов и возвращает её в рабочее состояние после остывания или устранения перегрузки. Для работы стабилизатору не требуются дополнительные внешние элементы, кроме входного и выходного конденсаторов, обеспечивающих устойчивость контура регулирования.

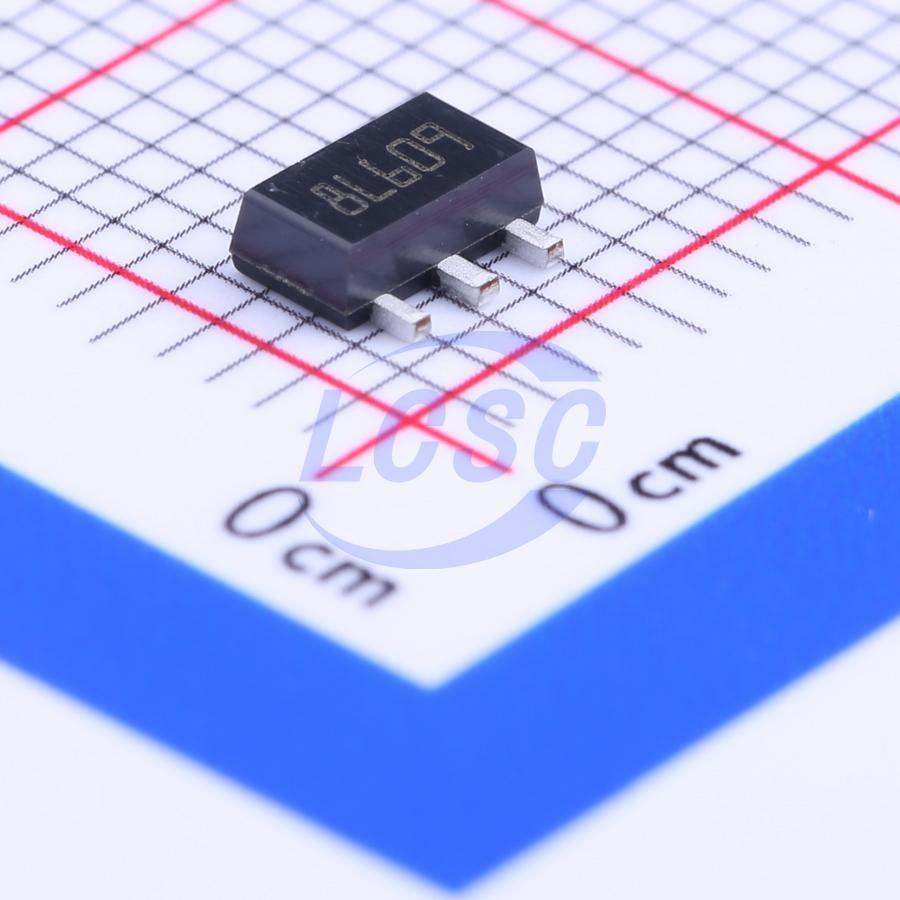

Микросхема выпускается в корпусе SOT-89 для поверхностного монтажа с тепловым сопротивлением переход-корпус не более 15 °C/Вт, что упрощает отвод тепла через контактную площадку платы. Рабочий диапазон температур — от -40 °C до +125 °C, диапазон хранения — от -65 °C до +150 °C, это позволяет применять стабилизатор в аппаратуре с расширенными требованиями по температуре эксплуатации.
Основные характеристики
- Полярность: положительная
- Номинальное выходное напряжение: 15 В
- Допуск выходного напряжения: ±4%
- Максимальный выходной ток: 0,1 А
- Максимальное входное напряжение: 35 В
- Минимальное входное напряжение: 17 В
- Типовое падение напряжения: 1,7 В
- Максимальный ток покоя: 6 мА
- Типовое напряжение шума на выходе: 40 мкВ
- Подавление пульсаций питания: 49 дБ
- Защита: от перегрева, от короткого замыкания на выходе
- Корпус: SOT-89
- Тепловое сопротивление переход-корпус, макс.: 15 °C/Вт
- Рабочая температура: от -40 °C до +125 °C
- Температура хранения: от -65 °C до +150 °C
Где применяется
- Питание аналоговых узлов: стабильные 15 В для операционных усилителей, датчиков и измерительных цепей.
- Понижение напряжения с шины: преобразование нестабилизированных 17–35 В в фиксированные 15 В без внешней обвязки.
- Промышленная и автомобильная электроника: расширенный диапазон рабочих температур позволяет применять стабилизатор вне помещений.
- Вспомогательные каналы питания: недорогой линейный стабилизатор для резервных цепей в многоканальных источниках.
