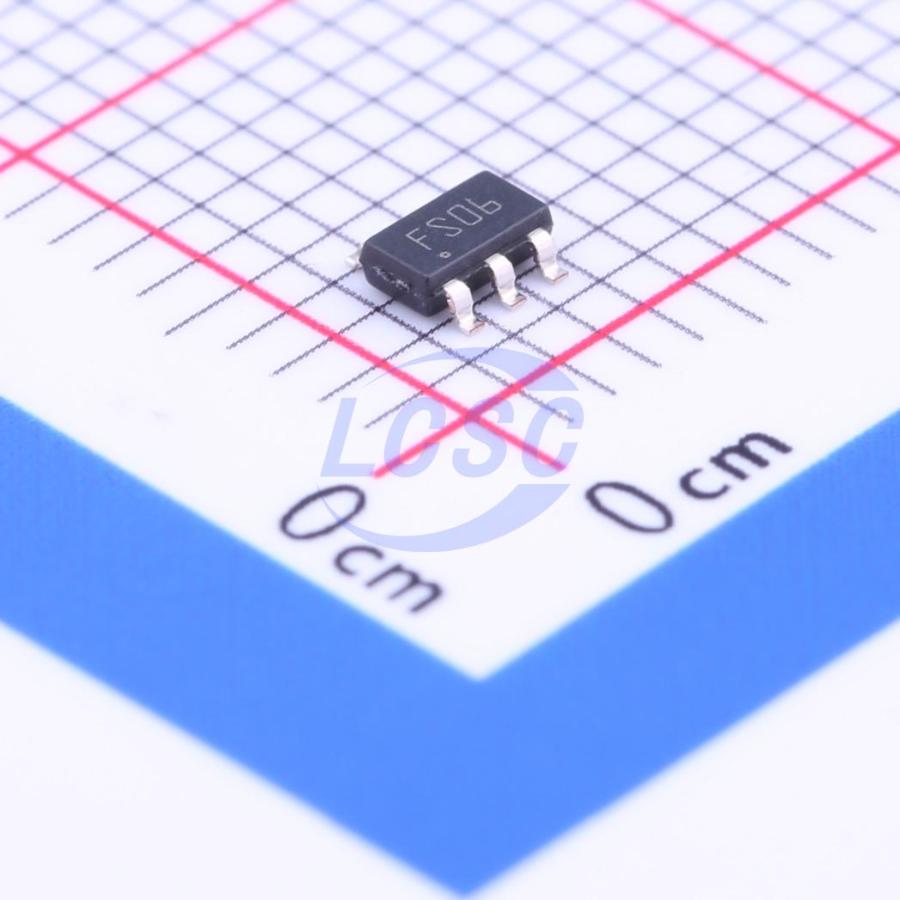

Микросхема STMicroelectronics ST1S12GR — понижающий импульсный преобразователь постоянного напряжения в корпусе TSOT-23 с пятью выводами. Это один регулируемый выход, который строится по топологии buck, то есть из более высокого входного напряжения получает более низкое. Схема предназначена для питания узлов от шины 5 В или от однокамерного литиевого источника, где линейный стабилизатор слишком сильно греется.
Входное напряжение лежит в пределах от 2,5 до 5,5 В. Выходное напряжение регулируется от 600 мВ до 5 В, значение задаётся внешними элементами обвязки. Максимальный выходной ток составляет 700 мА, поэтому позиция подходит для питания процессорных ядер, памяти, интерфейсных микросхем и датчиков, но не для мощных нагрузок. Частота переключения равна 1,7 МГц: на такой частоте можно обойтись небольшим дросселем и компактными конденсаторами. Расчётный КПД по документации — около 90 %.
Диапазон рабочих температур — от −40 до 150 °C. Для корпуса указан уровень чувствительности к влаге MSL 1, то есть ограничений по времени выдержки на воздухе перед пайкой нет. Монтаж поверхностный. Производитель подтверждает соответствие RoHS и отсутствие веществ SVHC по состоянию на июнь 2025 года, отслеживание партии идёт по коду даты и партии.
Ограничения вытекают из тех же цифр. Вход не рассчитан на напряжение выше 5,5 В, поэтому от 12 В или от 24 В без предварительного каскада эта микросхема не питается. Ток выше 700 мА она не отдаёт. Выход один, для нескольких напряжений нужно ставить несколько преобразователей.
Основные характеристики
Понижающий преобразователь, вход от 2,5 до 5,5 В, регулируемый выход от 600 мВ до 5 В, ток до 700 мА, частота 1,7 МГц, корпус TSOT-23, 5 выводов.
Где применяется
- Питание процессорных плат: понижение шины 5 В до напряжений ядра и периферии при токах до 700 мА.
- Устройства с литиевым источником: вход от 2,5 В позволяет работать при разряде элемента.
- Компактные модули: малый корпус и высокая частота переключения позволяют уменьшить площадь обвязки.
- Замена линейных стабилизаторов: на разности входного и выходного напряжений преобразователь выделяет меньше тепла.
