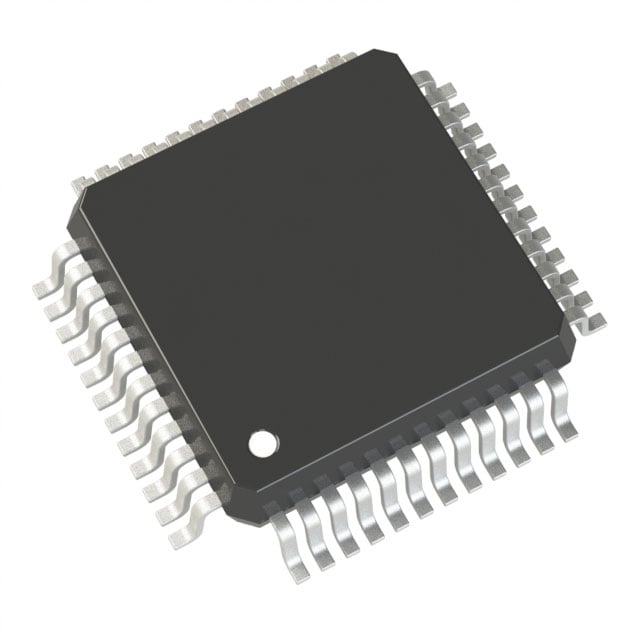

Микроконтроллер STMicroelectronics STM8L052 STM8L052C6T6 — восьмиразрядный микроконтроллер на ядре STM8 в корпусе LQFP-48 размером 7×7 мм для поверхностного монтажа. Тактовая частота — до 16 МГц, в составе кристалла есть внутренний генератор. Заводской статус позиции — выпускается (Active).
Память распределена так: 32 КБ флеш-памяти программ, 2 КБ оперативной памяти и 256 байт EEPROM. Отдельная энергонезависимая память на 256 байт удобна для настроек и калибровочных коэффициентов, которые не должны стираться вместе с прошивкой. Объём программной памяти и ОЗУ небольшой, поэтому под ёмкие библиотеки и буферы большого размера эта позиция не рассчитана.
Периферия у этого исполнения богатая для восьмиразрядного кристалла: аналого-цифровой преобразователь на 25 каналов с разрядностью 12 бит, контроллер прямого доступа к памяти, поддержка жидкокристаллических индикаторов, широтно-импульсная модуляция, формирование сигналов для инфракрасного канала, сторожевой таймер, сброс по включению питания и по снижению напряжения. Число линий ввода-вывода — 41. Для связи доступны I2C, SPI, UART/USART и IrDA.
Напряжение питания лежит в пределах от 1,8 до 3,6 В, рабочая температура — от −40 до +85 °C. Верхняя граница питания означает, что сопряжение с пятивольтовой логикой потребует согласования уровней, а температурный диапазон не рассчитан на условия жёстче указанных.
Основные характеристики
Ядро STM8, 8 бит, до 16 МГц; 32 КБ флеш-памяти, 2 КБ ОЗУ, 256 байт EEPROM; 41 линия ввода-вывода; питание 1,8–3,6 В; корпус LQFP-48 (7×7 мм).
Где применяется
- Приборы с жидкокристаллическим индикатором: в составе есть поддержка таких индикаторов, а числа линий ввода-вывода хватает на сегменты и кнопки.
- Измерительные узлы: двенадцатиразрядный преобразователь на 25 каналов позволяет опрашивать несколько датчиков одним кристаллом.
- Устройства с инфракрасным управлением: предусмотрены формирование сигналов для инфракрасного канала и интерфейс IrDA.
- Модули с обменом по шинам: I2C, SPI и UART/USART позволяют подключать память, датчики и преобразователи интерфейсов.
