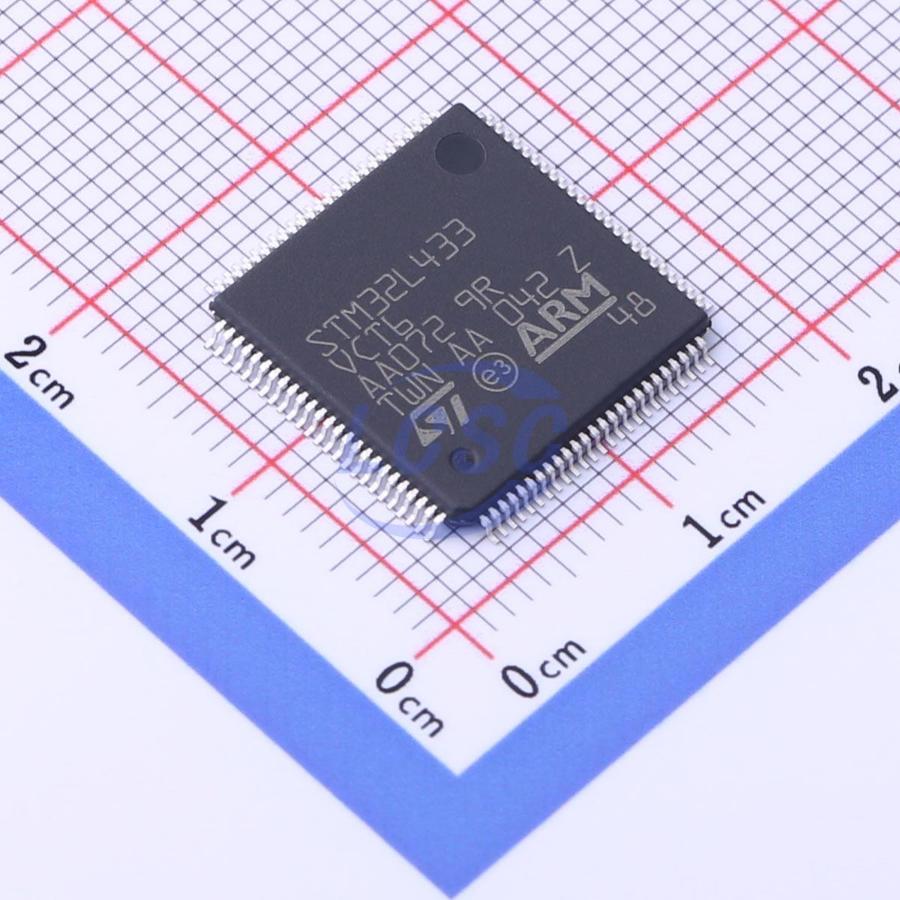

Микроконтроллер STMicroelectronics STM32L433VCT6 — 32-битный контроллер на ядре ARM Cortex-M4 с блоком вычислений с плавающей запятой, ориентированный на малое энергопотребление. Максимальная тактовая частота ядра — 80 МГц, производительность — 100 DMIPS. Память: 256 КБ флеш-памяти программ и 64 КБ оперативной памяти. Выпускается в корпусе LQFP100 с 100 выводами для поверхностного монтажа, поставка — в лотках.
Питание — от 1,71 до 3,6 В, рабочий диапазон температур — от −40 °C до +85 °C. Экономичность заявлена по режимам: в рабочем режиме потребление составляет 84 мкА/МГц при питании от линейного стабилизатора и 36 мкА/МГц при питании от импульсного преобразователя на 3,3 В. В режиме останова Stop 2 ток равен 1,0 мкА, в дежурном режиме — 28 нА, в режиме отключения — 8 нА. Это позволяет строить устройства с питанием от батареи и длительными паузами между измерениями.
Набор периферии широкий. Для связи есть USB 2.0 полной скорости, шина CAN 2.0 B, три интерфейса I2C с режимом Fast Mode Plus, три SPI и один Quad SPI, четыре USART и один LPUART. Аналоговая часть включает 12-битный АЦП со скоростью до 5 млн отсчётов в секунду (до 16 бит при передискретизации), два 12-битных ЦАП, два компаратора и один операционный усилитель. Для работы с индикаторами предусмотрен контроллер ЖК-дисплея, для кнопок — до 21 канала сенсорного управления. Кроме того, есть аппаратный генератор случайных чисел и 14 каналов прямого доступа к памяти.
Таймеров одиннадцать: один расширенный, один 32-битный общего назначения, два 16-битных общего назначения, два 16-битных базовых, два маломощных 16-битных, два сторожевых и системный таймер SysTick. Следует учитывать температурный предел 85 °C: для условий жарче этих значений нужна другая модификация семейства. Также 256 КБ флеш-памяти могут оказаться тесными для проектов с большими графическими или сетевыми стеками.
Основные характеристики
- Ядро: ARM Cortex-M4 с блоком вычислений с плавающей запятой, до 80 МГц
- Флеш-память: 256 КБ
- Оперативная память: 64 КБ
- Напряжение питания: от 1,71 до 3,6 В
- Температура: от −40 °C до +85 °C
- Корпус: LQFP100, 100 выводов
- Интерфейсы: USB 2.0, CAN 2.0 B, 3 × I2C, 3 × SPI и Quad SPI, 4 × USART и LPUART
- АЦП: 12 бит, до 5 млн отсчётов в секунду
- ЦАП: 2 канала, 12 бит
- Ток в режиме останова Stop 2: 1,0 мкА
Где применяется
- Приборы с батарейным питанием: малые токи в спящих режимах при периодических измерениях.
- Промышленная автоматика: связь по CAN и USART, аналоговые входы и выходы.
- Измерительная техника: быстрый АЦП, ЦАП и операционный усилитель на одном кристалле.
- Панели управления: сенсорные каналы и контроллер ЖК-дисплея.
