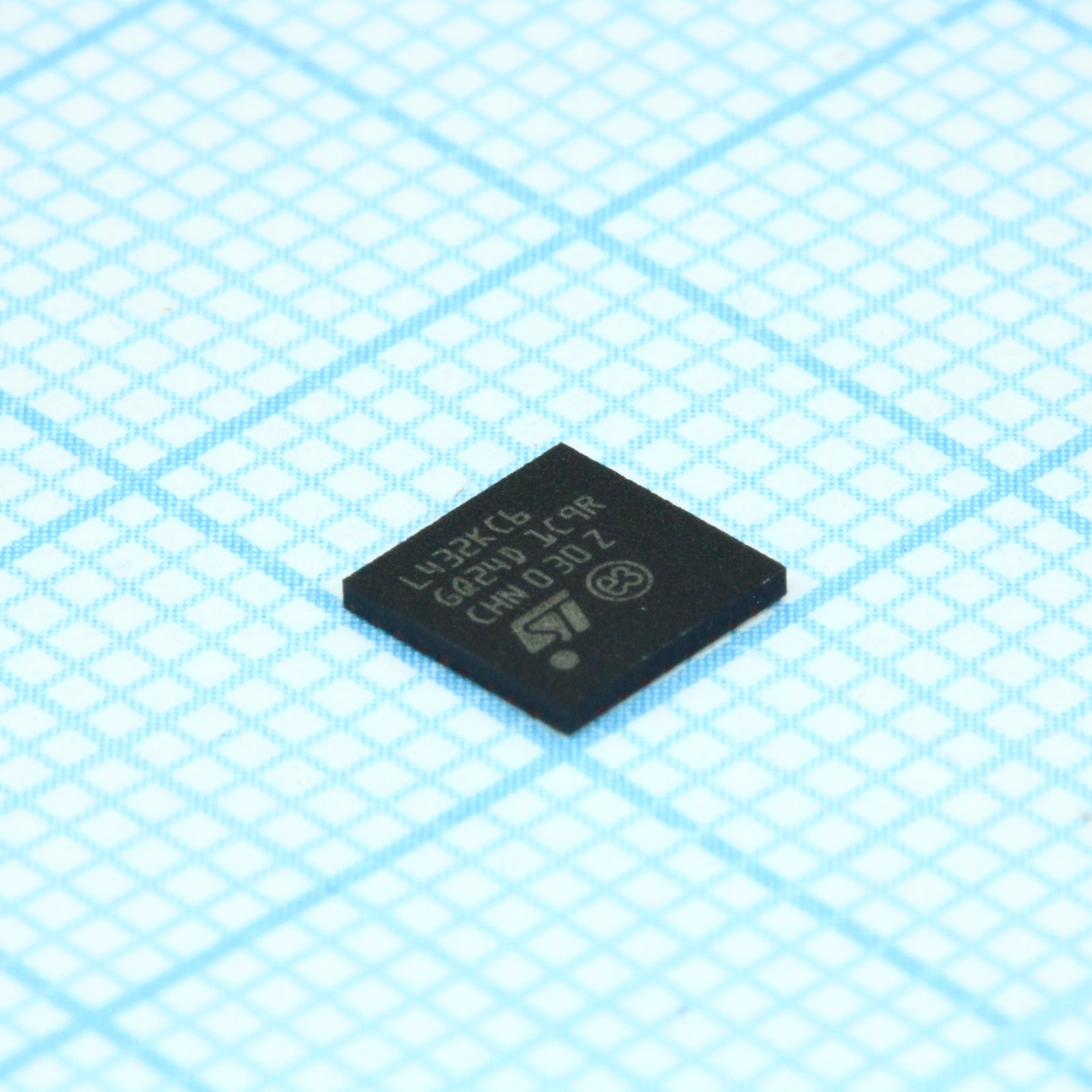

Микросхема STMicroelectronics STM32L432KCU6 — 32-разрядный микроконтроллер на ядре ARM Cortex-M4 с аппаратным блоком плавающей точки, тактовой частотой до 80 МГц и 256 кБ флэш-памяти программ. Микросхема относится к семейству STM32L4, ориентированному на работу с низким энергопотреблением при сохранении производительности ядра Cortex-M4.
Контроллер выпускается в корпусе UFQFPN32 с открытой контактной площадкой (EP) на 32 вывода, из которых 26 задействованы как линии ввода-вывода общего назначения. Компактный корпус делает микросхему пригодной для плат с ограниченной площадью монтажа, а открытая контактная площадка улучшает теплоотвод и снижает индуктивность земляного соединения.
Питание микросхемы — от 1,71 В до 3,6 В, что позволяет использовать её как в батарейных устройствах с пониженным напряжением, так и в системах с более высоким напряжением питания без дополнительного преобразователя. Микроконтроллер поддерживает несколько режимов пониженного энергопотребления: ток в рабочем режиме составляет 84 мкА/МГц, в режиме Stop 2 — 1,0 мкА, в режиме ожидания (Standby) — 28 нА, а в режиме отключения (Shutdown) — 8 нА. Такой набор режимов позволяет подбирать баланс между быстродействием и временем работы от автономного источника питания.
На кристалле реализованы 12-разрядный АЦП с частотой выборки до 5 Мвыб/с, два 12-разрядных ЦАП, два компаратора, 11 таймеров и интерфейс USB 2.0 полной скорости. Такой набор периферии позволяет строить на базе одной микросхемы узлы сбора аналоговых сигналов, формирования управляющих напряжений и связи по USB без дополнительных внешних контроллеров.
Основные характеристики
- Ядро: ARM Cortex-M4 с блоком плавающей точки
- Тактовая частота: до 80 МГц
- Флэш-память: 256 кБ
- Оперативная память: 64 кБ
- Корпус: UFQFPN32 с открытой контактной площадкой
- Количество выводов: 32, из них линий ввода-вывода — 26
- Напряжение питания: от 1,71 В до 3,6 В
- Диапазон рабочих температур: от -40°C до 125°C
- АЦП: 12 бит, до 5 Мвыб/с
- ЦАП: 12 бит, 2 канала
- Компараторы: 2
- Таймеры: 11
- Интерфейс USB: USB 2.0 Full Speed
- Ток в рабочем режиме: 84 мкА/МГц
- Ток в режиме Standby: 28 нА
- Ток в режиме Shutdown: 8 нА
- Монтаж: SMD
Где применяется
- Носимая и портативная электроника: устройства с батарейным питанием, где важны низкие токи потребления в режимах ожидания
- Датчиковые узлы и сбор данных: применение встроенного АЦП для оцифровки аналоговых сигналов без внешнего преобразователя
- USB-периферия: устройства с прямым подключением по USB благодаря встроенному интерфейсу USB 2.0 Full Speed
- Компактные встраиваемые системы: платы с жёсткими ограничениями по размеру благодаря корпусу UFQFPN32
