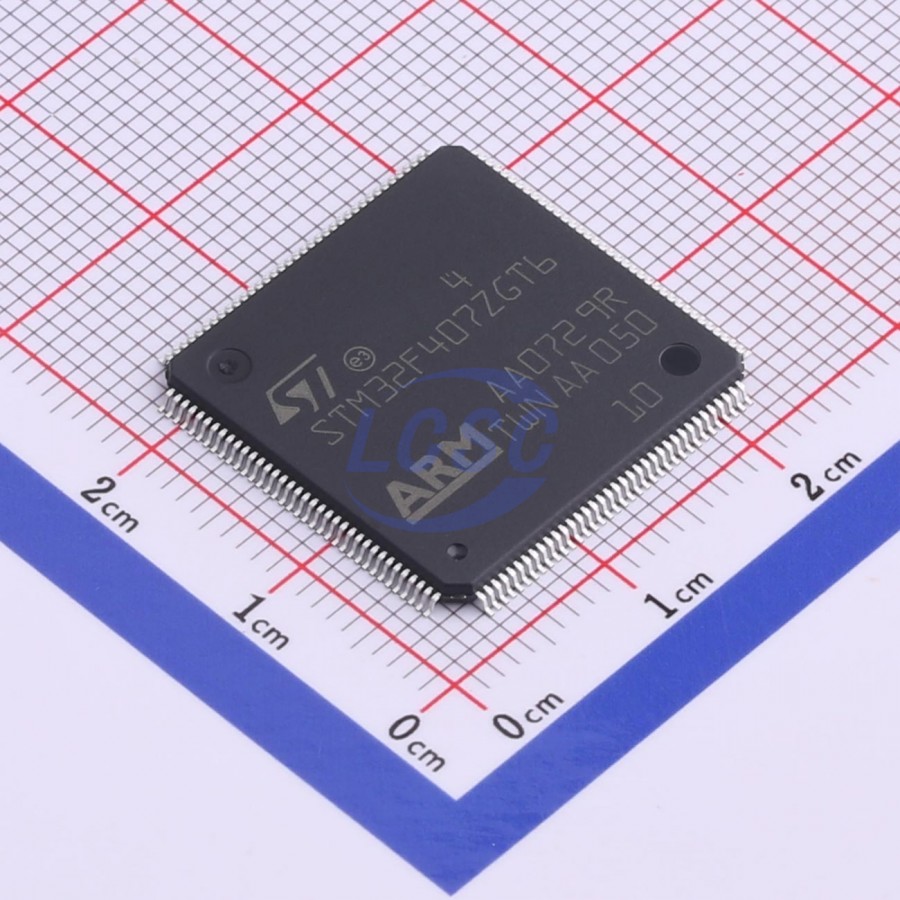

Микроконтроллер STMicroelectronics STM32F407 STM32F407ZGT6 — 32-разрядный микроконтроллер на ядре ARM Cortex-M4 из серии STM32F4. По заводским данным, максимальная рабочая частота составляет 168 МГц, объём памяти программ — 1 МБ, оперативной памяти — 196 КБ.
Это исполнение отличается богатым набором периферии. В заводском описании указаны интерфейсы CAN, Ethernet MAC, I2C, SPI, UART и USART, USB, а также SDIO, I2S и интерфейс камеры. Встроенный аналого-цифровой преобразователь имеет разрядность 12 бит и 24 канала. Для подключения внешних цепей предусмотрено 114 линий ввода-вывода, корпус — LQFP, 144 вывода, монтаж поверхностный.
Напряжение питания лежит в пределах от 1,8 до 3,6 В, рабочая температура — от −40 до +85 °C. Нижняя граница питания важна для батарейных устройств, а температурный диапазон ограничивает применение в нагреваемых узлах: для более жёстких условий нужно искать исполнение с другим диапазоном. Уровень чувствительности к влаге по заводским данным — MSL 3, поэтому микросхеме нужны хранение и пайка по соответствующим правилам. Соответствие требованиям RoHS заявлено.
Чтобы запустить микроконтроллер, понадобятся программатор, кварцевый резонатор и развязка питания, а также библиотеки и среды разработки для семейства STM32. Специалисты компании помогут сверить позицию с проектом и предложат аналог.
Основные характеристики
Ядро ARM Cortex-M4, до 168 МГц, 1 МБ памяти программ, 196 КБ оперативной памяти. Корпус LQFP, 144 вывода, 114 линий ввода-вывода. Питание 1,8–3,6 В, температура −40…+85 °C.
Где применяется
- Промышленная автоматика: обмен по CAN и Ethernet между контроллерами и датчиками.
- Устройства с USB: подключение к компьютеру и внешним накопителям, в том числе по SDIO.
- Обработка сигналов: задачи, где важны 32-разрядное ядро и 12-разрядный АЦП с большим числом каналов.
- Системы с камерой: приём изображения через специальный интерфейс.
