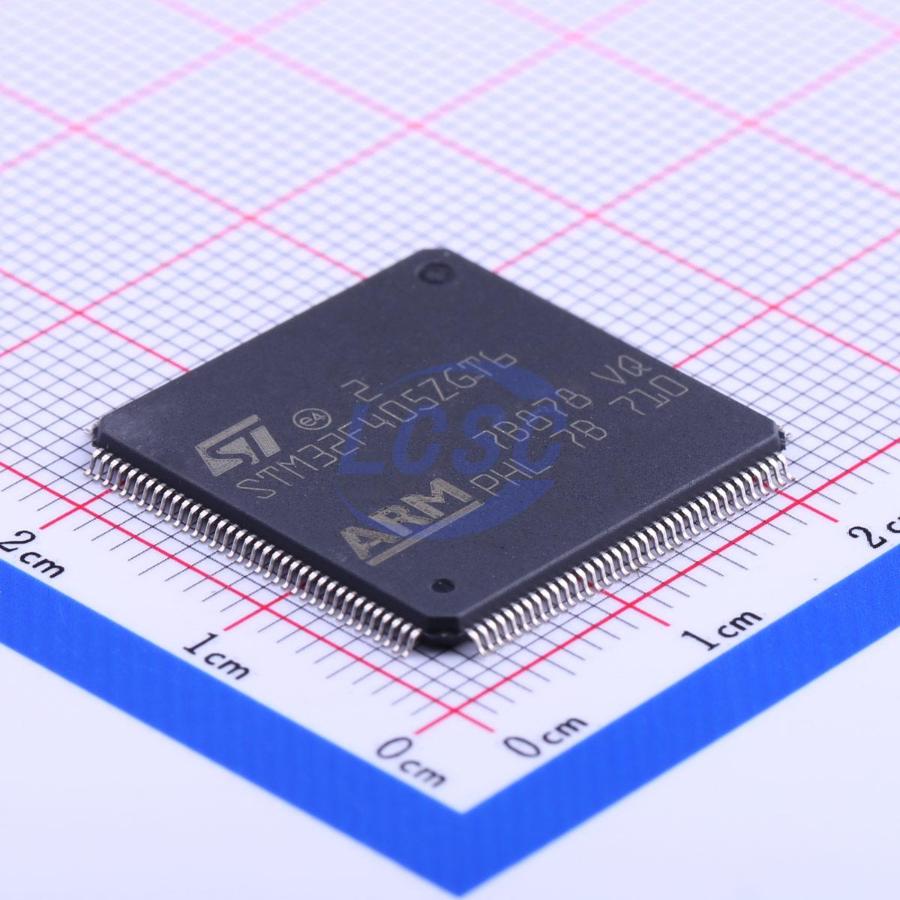

Микроконтроллер STMicroelectronics STM32F405ZGT STM32F405ZGT6 — 32-разрядный микроконтроллер семейства STM32F4 на ядре ARM Cortex-M4 с рабочей частотой до 168 МГц. Исполнение ZGT6 выпускается в корпусе LQFP-144 размером 20×20 мм с 114 линиями ввода-вывода, поэтому подходит для задач, где нужно много внешних сигналов и несколько интерфейсов одновременно.
Память кристалла — 1 МБ программной флэш-памяти и 192 КБ ОЗУ. Для аналоговой части есть 24 канала АЦП с разрядностью 12 бит и два 12-разрядных ЦАП. Из периферии в документации указаны контроллер прямого доступа к памяти (DMA), ШИМ, сторожевой таймер, схемы сброса по включению питания и по снижению напряжения. Тактирование возможно от внутреннего генератора.
Набор интерфейсов широк: CAN, I2C, SPI, USART/UART, I2S, USB OTG, а также LIN, IrDA и внешняя шина памяти. Внешняя шина вместе с числом выводов отличает версию в 144-выводном корпусе от вариантов с меньшим числом выводов. Напряжение питания лежит в пределах от 1,8 до 3,6 В, диапазон рабочих температур — от −40 до +85 °C. Для пайки указан уровень чувствительности к влаге MSL 3 с допустимой выдержкой 168 часов.
Ограничения следует учитывать при проектировании. Температурный диапазон ограничен +85 °C, поэтому для узлов с более жёстким нагревом эта позиция не предназначена. Монтаж только поверхностный, а мелкий шаг выводов LQFP-144 требует аккуратной разводки и пайки на подготовленной линии.
Основные характеристики
Ядро Cortex-M4, до 168 МГц, 1 МБ флэш-памяти и 192 КБ ОЗУ. Корпус LQFP-144, 114 линий ввода-вывода, питание 1,8–3,6 В.
Где применяется
- Промышленные контроллеры: интерфейсы CAN, SPI, I2C и USART позволяют объединять датчики, приводы и внешние модули.
- Устройства с USB: наличие USB OTG даёт подключение к компьютеру или внешним накопителям без отдельной микросхемы интерфейса.
- Сбор и обработка аналоговых сигналов: 24 канала АЦП и два ЦАП с разрядностью 12 бит подходят для измерительных узлов.
- Звуковые и мультимедийные платы: интерфейс I2S служит для подключения аудиокодеков.
