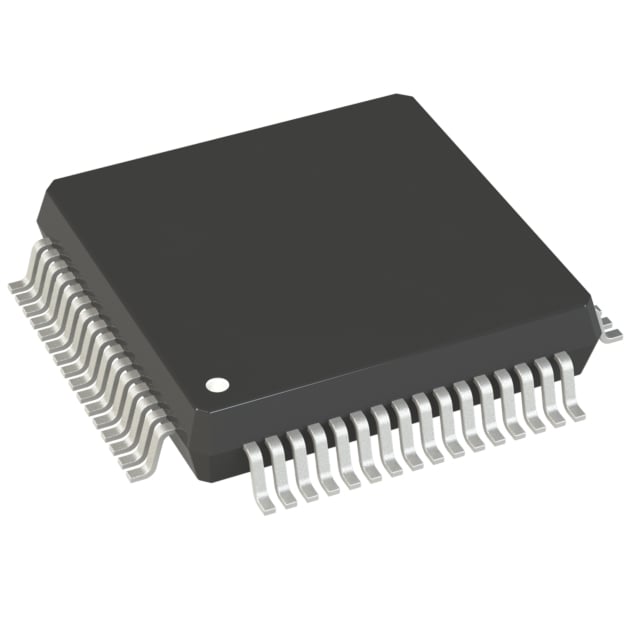

Микроконтроллер STMicroelectronics STM32F303RET6 — 32-разрядный контроллер семейства STM32F3 на ядре ARM Cortex-M4 с максимальной тактовой частотой 72 МГц. Он выпускается в корпусе LQFP-64 для поверхностного монтажа. Из линейки F3 это исполнение с 512 КБ памяти программ и 64 КБ оперативной памяти, то есть с запасом под объёмную прошивку и буферы данных.
Аналоговая часть представлена 12-разрядным АЦП на 22 канала. Для связи с внешними устройствами в контроллере есть CAN, I2C, SPI, UART, USART и USB. Интерфейсов хватает, чтобы на одном кристалле объединить датчики, преобразователи, обмен с компьютером и полевую шину. Для линий ввода-вывода заявлено 26 выводов.
Питание контроллера — от 2 до 3,6 В, рабочий диапазон температур — от −40 до +85 °C. Это промышленный температурный диапазон, но не расширенный: для более жёстких условий нужна другая позиция. Уровень чувствительности к влажности — MSL 3, поэтому вскрытые упаковки нужно использовать в пределах 168 часов или сушить перед пайкой. Сведения о соответствии RoHS в документации указаны.
Корпус LQFP-64 рассчитан на пайку на плату оплавлением и не подходит для установки в панельку. Контроллер нельзя подключать напрямую к линиям 5 В без согласования уровней: верхняя граница питания составляет 3,6 В.
Основные характеристики
Ядро ARM Cortex-M4, 72 МГц, 512 КБ памяти программ и 64 КБ ОЗУ. Корпус LQFP-64, питание 2–3,6 В, 12-разрядный АЦП на 22 канала.
Где применяется
- Промышленные сети: наличие CAN позволяет подключать контроллер к шине без внешнего интерфейсного кристалла-контроллера.
- Устройства с USB: контроллер подходит для приборов, которые обмениваются данными с компьютером напрямую.
- Сбор данных: 12-разрядный АЦП с 22 каналами используется для опроса нескольких аналоговых датчиков.
- Платы управления: 64 вывода и набор SPI, I2C и UART дают возможность подключить дисплей, память и внешние модули.
