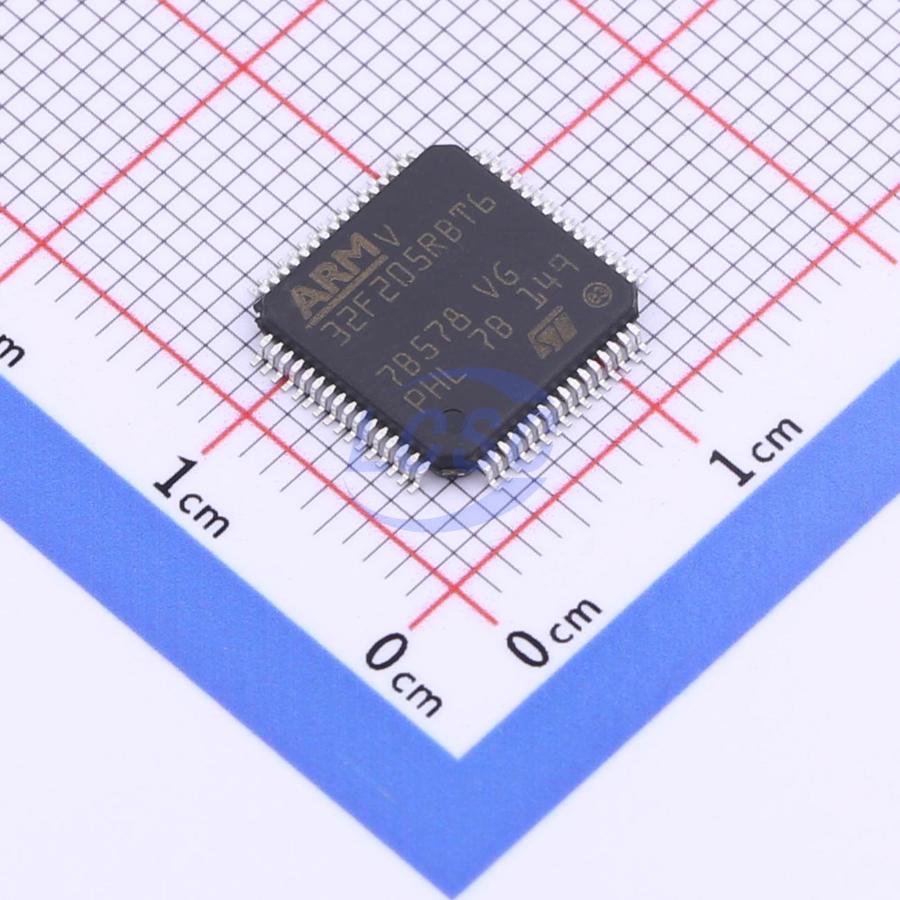

Микроконтроллер STMicroelectronics STM32F205RBT6 — 32-разрядный микроконтроллер семейства STM32F2 с ядром ARM Cortex-M3 и тактовой частотой до 120 МГц. В кристалле 128 Кбайт флеш-памяти программ и 68 Кбайт оперативной памяти. Корпус LQFP-64 для поверхностного монтажа.
У микроконтроллера 51 линия ввода-вывода, а аналоговую часть представляет АЦП с разрядностью 12 бит и 16 каналами. Набор интерфейсов широкий: CAN, I2C, SPI, UART, USART и USB. Такое сочетание делает кристалл удобным для устройств, которые объединяют сеть CAN, обмен с датчиками по I2C и SPI и связь с компьютером по USB без внешних преобразователей.
Номинальное напряжение питания — 3,3 В, максимально допустимое — 3,6 В, рабочая температура от –40 до +85 °C. В этой позиции 128 Кбайт флеш-памяти относятся к начальной части линейки: для более объёмных программ существуют кристаллы того же семейства с большей памятью, но они имеют другие артикулы. Корпус LQFP-64 с 64 выводами ограничивает число доступных линий, поэтому при большом числе сигналов проектируют под варианты с большим корпусом.
Уровень чувствительности к влажности указан как MSL 3: перед пайкой микросхему нужно хранить и сушить по правилам для этого класса.
Основные характеристики
Ядро Cortex-M3, 120 МГц, 128 Кбайт флеш-памяти, 68 Кбайт ОЗУ, корпус LQFP-64.
Где применяется
- Промышленная автоматика: контроллеры с обменом по CAN и последовательным интерфейсам.
- Измерительные приборы: опрос датчиков через 12-разрядный АЦП и вывод данных по USB.
- Шлюзы и преобразователи интерфейсов: объединение CAN, SPI, I2C и USB в одном устройстве.
- Ремонт и сопровождение: замена микроконтроллера на платах, разработанных под STM32F205.
