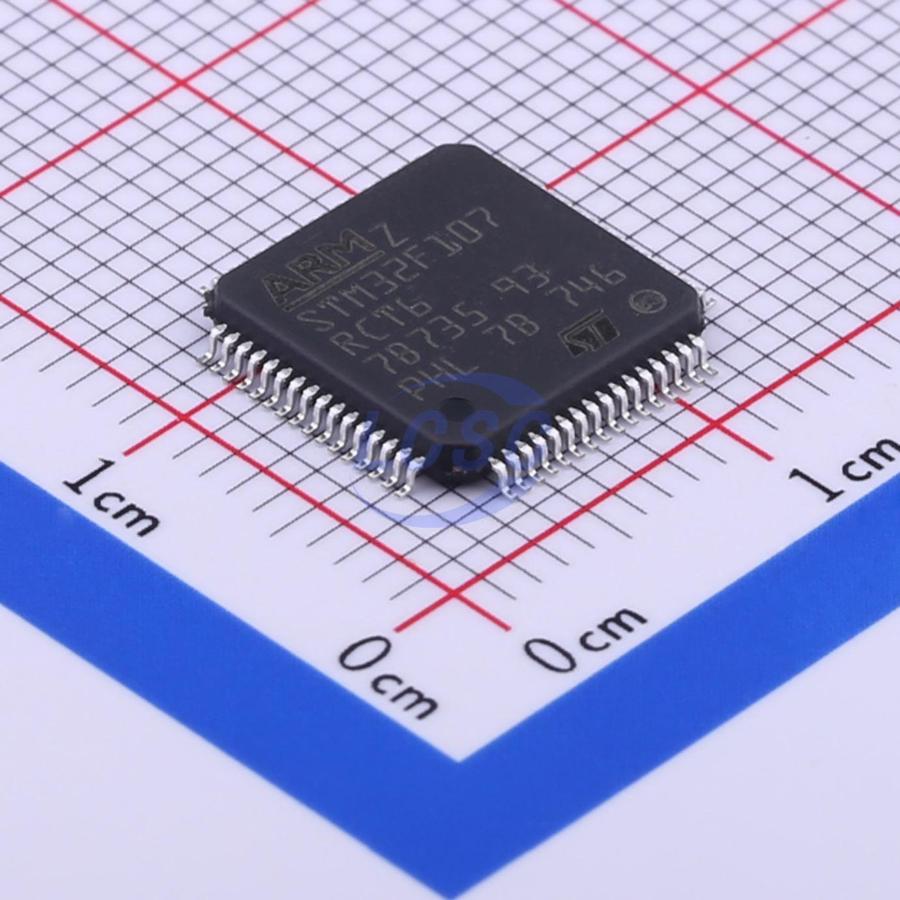

Микроконтроллер STMicroelectronics STM32F107RCT6 — 32-разрядный микроконтроллер семейства STM32, серии STM32F1, на ядре ARM Cortex-M3 с максимальной тактовой частотой 72 МГц. В серии он относится к исполнениям с Ethernet: в составе есть MAC-контроллер, а рядом с ним — CAN, USB, SPI, I2C и UART. Корпус LQFP-64 рассчитан на поверхностный монтаж.
Память кристалла: 256 КБ программной памяти и 64 КБ ОЗУ. Это отличает его от младших микроконтроллеров серии, где объёмы меньше, а сетевой интерфейс отсутствует. Для ввода-вывода доступны 51 линия, для аналоговых сигналов — 12-разрядный АЦП на 16 каналов. Разрядность шины данных — 32 бита.
Напряжение питания лежит в пределах от 2 до 3,6 В, поэтому устройство работает от стандартной шины 3,3 В и подходит для автономных схем с пониженным питанием. Рабочая температура — от −40 до +85 °C. Для пайки заявлен уровень чувствительности к влаге MSL 3: после вскрытия упаковки платы нужно монтировать в пределах 168 часов либо выдерживать компоненты по режиму сушки.
Пределы микроконтроллера задаются ядром и корпусом. Частота 72 МГц и отсутствие аппаратной плавающей точки в Cortex-M3 делают его выбором для управляющих задач, а не для тяжёлой цифровой обработки сигналов. Корпус на 64 вывода ограничивает число одновременно доступных периферийных линий: часть функций делит одни и те же выводы.
Основные характеристики
Ядро Cortex-M3, до 72 МГц, 256 КБ программной памяти, 64 КБ ОЗУ, корпус LQFP-64. Интерфейсы: CAN, Ethernet, I2C, SPI, UART, USB. Температура от −40 до +85 °C.
Где применяется
- Сетевые контроллеры: устройства с проводным подключением по Ethernet, где микроконтроллер сам ведёт обмен по сети.
- Промышленная автоматика: узлы с шиной CAN, сбор данных с датчиков через АЦП.
- Шлюзы и преобразователи интерфейсов: связка CAN, USB, UART и Ethernet в одном кристалле.
- Ремонт и повторный выпуск плат: замена микроконтроллера в изделиях, разработанных под эту позицию.
