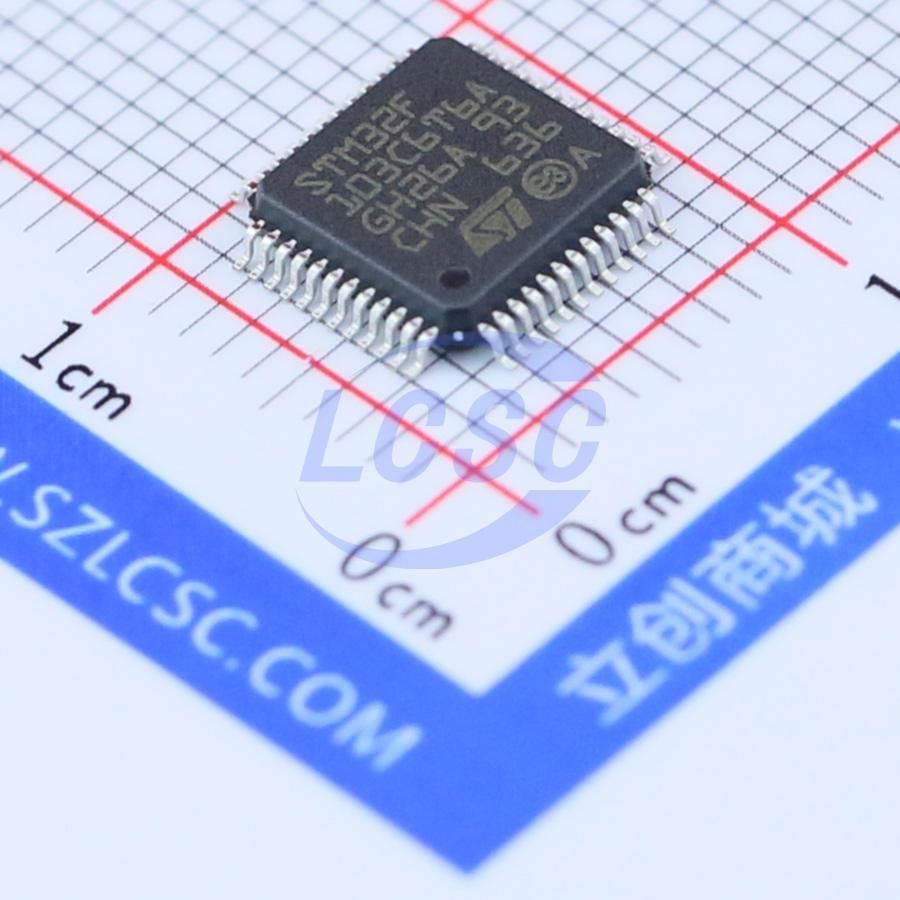

Микроконтроллер STMicroelectronics STM32F103C6T6A — 32-разрядный микроконтроллер серии STM32F1 на ядре ARM Cortex-M3 с максимальной частотой 72 МГц. Среди соседних исполнений линейки он относится к младшим по памяти: 32 КБ программной памяти и 10 КБ ОЗУ. Производитель позиционирует серию в том числе для управления электродвигателями.
Периферия: 37 линий ввода-вывода, 12-разрядный АЦП на 10 каналов и интерфейсы CAN, I2C, SPI, USART и USB. Напряжение питания — от 2 до 3,6 В. Корпус — LQFP, 48 выводов, монтаж поверхностный. Рабочая температура — от −40 до 85 °C, то есть верхняя граница ниже, чем у стабилизаторов и микросхем на 125 °C.
Ограничения следуют из этих же цифр. Объём 32 КБ и 10 КБ ОЗУ рассчитан на несложные прошивки, а при росте программы запас по памяти кончится первым. Питание только до 3,6 В: линии ввода-вывода не рассчитаны на сигналы 5 В без согласования. Для корпуса LQFP-48 нужна плата с соответствующим посадочным местом.
Уровень влагочувствительности — MSL 3, то есть до монтажа микросхему держат в соответствии с этим классом. По справочным данным позиция соответствует RoHS и не содержит веществ из списка SVHC.
Основные характеристики
Ядро — ARM Cortex-M3, 72 МГц. Память — 32 КБ программная и 10 КБ ОЗУ. Корпус — LQFP-48. Питание — 2–3,6 В.
Где применяется
- Управление электродвигателями: серия STM32F1 ориентирована на задачи управления приводом.
- Устройства с шиной CAN и USB: узлы связи, использующие оба интерфейса.
- Сбор данных: измерение до 10 аналоговых сигналов 12-разрядным АЦП.
- Платы малой и средней сложности: проекты, которым хватает 32 КБ памяти программ.
