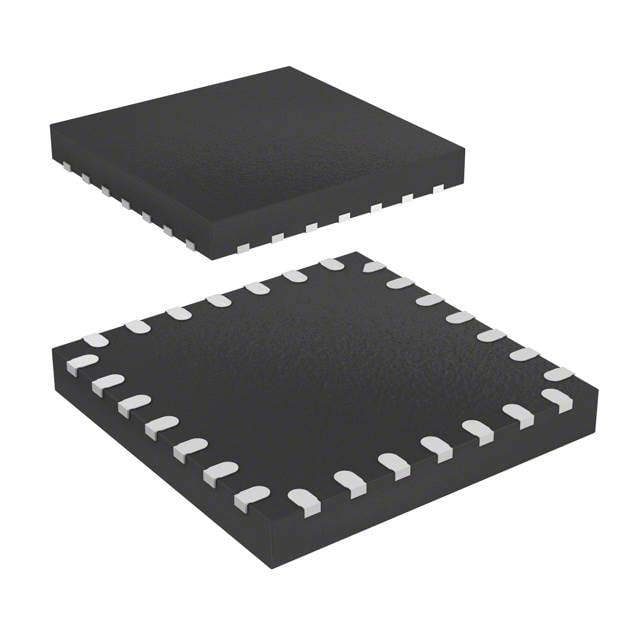

Микроконтроллер STMicroelectronics STM32F042G6U6 — 32-разрядный микроконтроллер на ядре ARM Cortex-M0, выполненный в корпусе UFQFPN28 размером 4×4 мм. Кристалл принадлежит серии STM32F0 и ориентирован на компактные встраиваемые устройства, где помимо базовой логики управления нужен интерфейс USB и работа по шине CAN на одном чипе.
Ядро Cortex-M0 тактируется частотой до 48 МГц и опирается на 32 кБ флэш-памяти для программного кода и 6 кБ SRAM для рабочих данных. Такого объёма памяти достаточно для прошивок среднего размера — драйверов периферии, простых протокольных стеков и алгоритмов обработки сигналов с АЦП, но не для задач с большими буферами данных или файловой системой.
Периферийный набор включает 12-битный АЦП с временем преобразования 1,0 мкс и числом каналов до десяти, девять таймеров для генерации ШИМ и измерения временных интервалов, а также блок USB 2.0 Full-speed для прямого подключения к компьютеру без внешнего преобразователя. Обмен с другими микросхемами платы обеспечивают интерфейсы I2C, USART, SPI и CAN.
Питание ядра рассчитано на диапазон от 2,0 до 3,6 В, при этом отдельно нормировано напряжение аналоговой части — от 2,4 до 3,6 В — и напряжение линий ввода-вывода — от 1,65 до 3,6 В, что позволяет согласовывать микроконтроллер с логикой разного уровня. До 38 линий GPIO дают резерв под управление внешней обвязкой даже в компактном корпусе на 28 выводов.
Основные характеристики
- Ядро: ARM Cortex-M0
- Тактовая частота: 48 МГц
- Флэш-память: 32 кБ
- ОЗУ: 6 кБ
- АЦП: 12 бит, 1,0 мкс, до 10 каналов
- Таймеры: 9
- Интерфейсы: I2C, USART, SPI, CAN, USB 2.0 FS
- Выводы GPIO: до 38
- Напряжение питания: 2,0–3,6 В
- Напряжение аналоговой части: 2,4–3,6 В
- Напряжение линий ввода-вывода: 1,65–3,6 В
- Корпус: UFQFPN28, 4×4 мм
- Рабочая температура: от -40 до +85 °C
Где применяется
- USB-периферия: устройства с прямым подключением к ПК без внешнего USB-моста
- Промышленные шины: узлы с интерфейсом CAN для обмена данными между блоками оборудования
- Измерительная электроника: сбор данных с датчиков через встроенный АЦП
- Компактные контроллеры: платы малого размера, где важна плотность монтажа корпуса UFQFPN28
