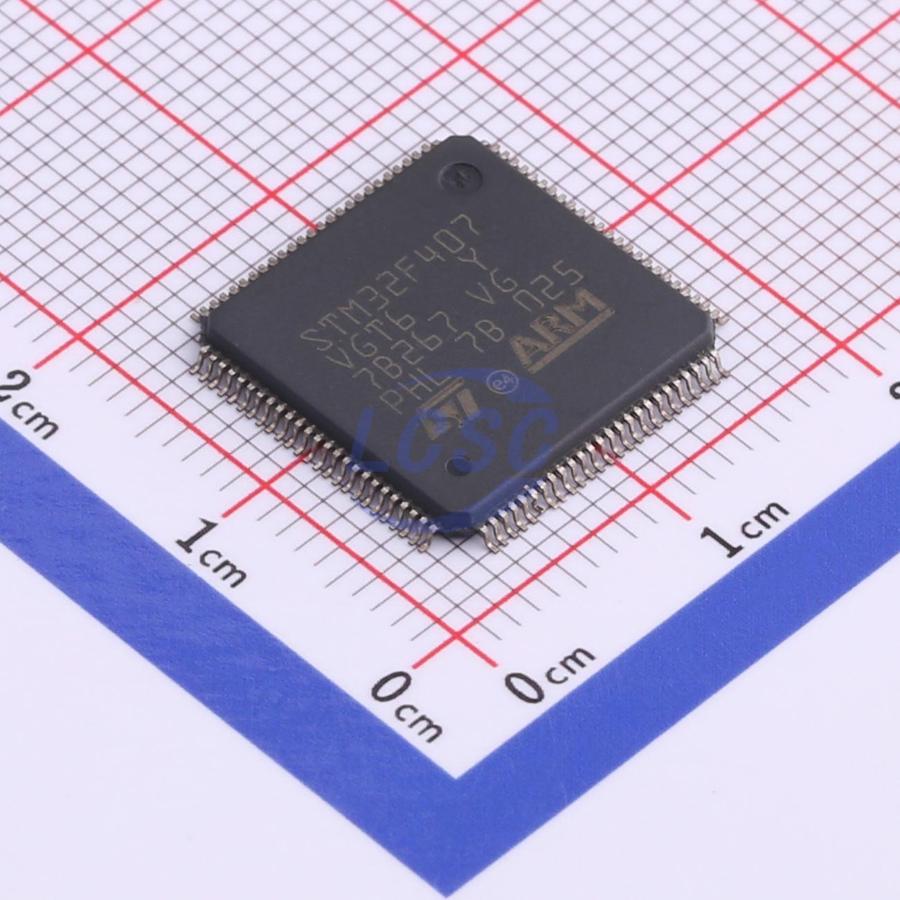

Микроконтроллер STMicroelectronics ARM STMicroelectronics STM32F407VGT6 — 32-разрядный микроконтроллер серии STM32 F4 с ядром ARM Cortex-M4, работающий на частоте до 168 МГц. Память программ — Flash объёмом 1 МБайт, оперативная память — 192 КБайт. Кристалл выпускается в корпусе LQFP-100 для поверхностного монтажа.
Исполнение VGT6 в обозначении означает вариант с 1 МБайт Flash в стоокорпусном LQFP. Соседние позиции линейки F4 отличаются объёмом памяти, числом выводов и составом периферии, поэтому перенос проекта на другой артикул требует сверки этих параметров. У данной позиции набор интерфейсов широкий: CAN, I2C, SDIO, I2S, SPI, UART/USART и USB.
Такой состав подходит для устройств, где один кристалл должен связываться с несколькими внешними узлами: накопителем через SDIO, звуковыми кодеками через I2S, шинами CAN и USB. Объём Flash и ОЗУ позволяет размещать относительно крупные программы и буферы данных без внешней памяти.
Рабочий температурный диапазон — от -40 до +85 °C, то есть позиция рассчитана на промышленные условия, но не на расширенный автомобильный или военный диапазон. Корпус LQFP-100 требует платы с достаточным числом выводов и аккуратной пайки; для ручного монтажа он неудобен.
Основные характеристики
Ядро ARM Cortex-M4, частота 168 МГц, Flash 1 МБайт, ОЗУ 192 КБайт. Корпус LQFP-100, диапазон температур -40…+85 °C.
Где применяется
- Промышленные контроллеры: связь по CAN, UART и I2C с датчиками и исполнительными устройствами.
- Устройства с USB: передача данных на компьютер или подключение внешних накопителей.
- Регистраторы данных: запись на карту памяти через интерфейс SDIO.
- Звуковые и измерительные модули: обмен с кодеками и АЦП по I2S и SPI.
Специалисты компании подберут позицию, предложат аналог и рассчитают срок поставки. Заявку отправляйте на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями. Пришлите перечень позиций с обозначениями и количеством — подберём компоненты, проверим доступность и подготовим коммерческое предложение с ценой и сроком.
После согласования спецификации выставляем счёт и заключаем договор. Позиции под заказ везём напрямую со складов в Китае, срок подтверждаем до оплаты.
Если точного обозначения нет в наличии, подбираем аналог того же класса и показываем, чем он отличается по корпусу, номиналу, допуску и рабочему напряжению. Заявки — на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями по договору. Основная форма расчёта — безналичный перевод на расчётный счёт по счёту, выставленному после согласования спецификации.
Цена позиции указана в рублях и пересчитана по курсу Центрального банка на день расчёта, без скрытых наценок. Курс фиксируется в счёте: если между выставлением счёта и оплатой курс изменился, пересчёт согласовывается отдельно.
Порядок оплаты партии обсуждается индивидуально и зависит от суммы и срока производства: возможны предоплата, частичная предоплата с оплатой остатка перед отгрузкой или оплата по факту готовности партии к отправке.
Комплект документов — счёт, договор, спецификация, УПД — оформляется в полном объёме. Работаем с НДС.
Компоненты поставляются под заказ напрямую со складов и от производителей в Китае. Срок зависит от наличия позиции у поставщика и объёма партии: складские позиции обычно занимают от двух до четырёх недель с учётом консолидации и таможенного оформления, позиции под производство — дольше, срок подтверждаем в ответе на заявку.
Доставка по России — транспортными компаниями до терминала или до двери, по согласованию. Отгрузка возможна как одной партией, так и по частям, если часть номенклатуры готова раньше.
Мелкие позиции перевозятся в заводской таре: лента, катушка, туба или россыпь — форма поставки указывается в спецификации, потому что от неё зависит и цена, и минимальная партия.
Для расчёта стоимости доставки нужны перечень позиций с количеством и город получателя. Расчёт готовим вместе с коммерческим предложением.
На поставляемые компоненты распространяется гарантия производителя. Гарантийный срок и условия зависят от типа компонента и указываются в спецификации к договору.
Перед отгрузкой партия проходит проверку: сверяем маркировку на корпусе и на упаковке с заказанным обозначением, контролируем целостность тары и соответствие количества. По запросу предоставляем фотографии партии и маркировки до отправки.
Если позиция снята с производства или недоступна в нужный срок, предлагаем аналог и показываем, чем он отличается по параметрам — корпусу, номиналу, допуску, рабочему напряжению и температурному диапазону.
Вопросы по подбору, замене и рекламациям — на micro@tkasiatorg.ru.
