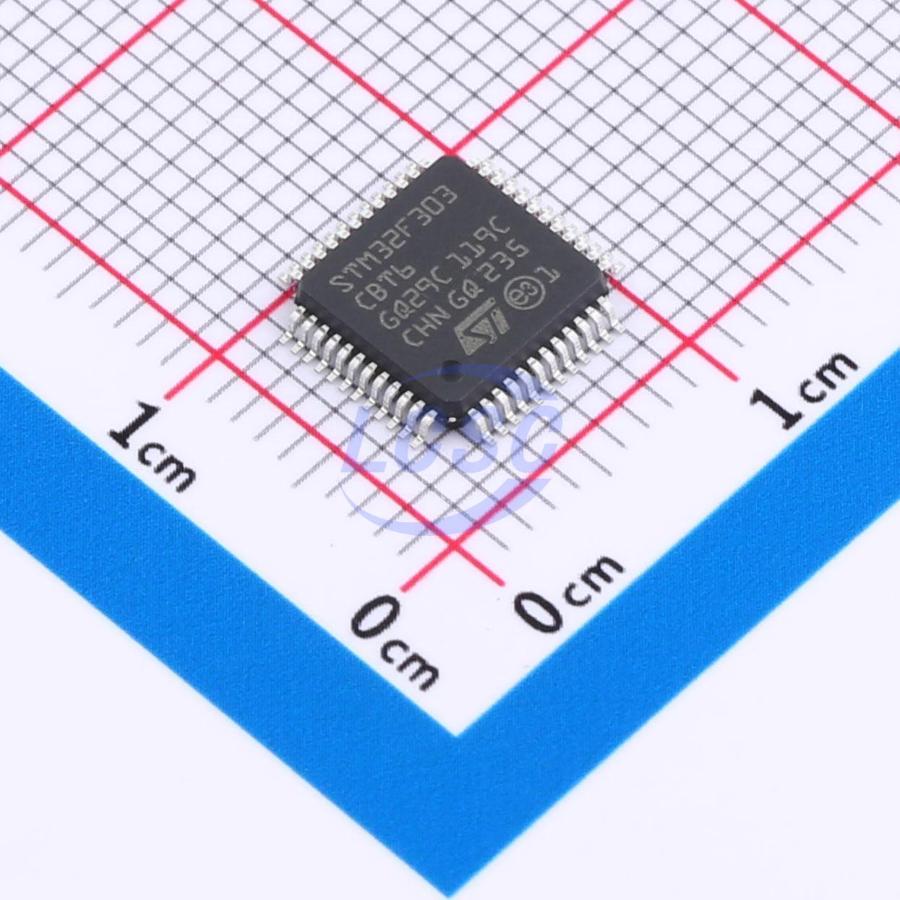

Микроконтроллер STMicroelectronics STM32F303CBT6 — 32-битный микроконтроллер серии STM32 F3 на ядре Arm Cortex-M4 с блоком вычислений с плавающей запятой. Он выпускается в корпусе LQFP48 для поверхностного монтажа и сочетает вычислительное ядро с развитой аналоговой частью.
Память микроконтроллера: 128 КБ флэш-памяти, 40 КБ статического ОЗУ и дополнительные 8 КБ ОЗУ CCM. Для обмена по последовательным каналам доступно до пяти модулей USART и UART. Предусмотрены два сторожевых таймера и системный таймер: 24-битный счётчик вниз.
Отличительная черта этой линейки — аналоговые блоки на кристалле: четыре операционных усилителя и четыре усилителя с программируемым усилением. Разрешение АЦП настраивается в вариантах 12, 10, 8 и 6 бит. В документации указано до 39 каналов АЦП для семейства в целом, поэтому число доступных каналов в корпусе LQFP48 нужно сверять с распиновкой.
Напряжение питания ядра и цифровой части — от 2,0 до 3,6 В. Для аналоговой части диапазоны уже: ЦАП и операционные усилители питаются от 2,4 до 3,6 В, компараторы — от 2,0 до 3,6 В. Частота встроенного низкочастотного генератора — 40 кГц. Рабочие температуры — от −40 до +85 °C. Для сред с более высокой температурой нужна другая позиция.
Основные характеристики
Ядро Cortex-M4 с FPU, 128 КБ флэш-памяти, 40 КБ ОЗУ, питание 2,0–3,6 В, корпус LQFP48.
Где применяется
- Промышленная автоматика: управление и обработка сигналов на 32-битном ядре.
- Управление двигателями: быстрое ядро и аналоговые блоки на кристалле.
- Аналоговая обработка сигналов: встроенные усилители, АЦП и компараторы.
- Бытовая электроника: питание 2,0–3,6 В и малый корпус LQFP48.
