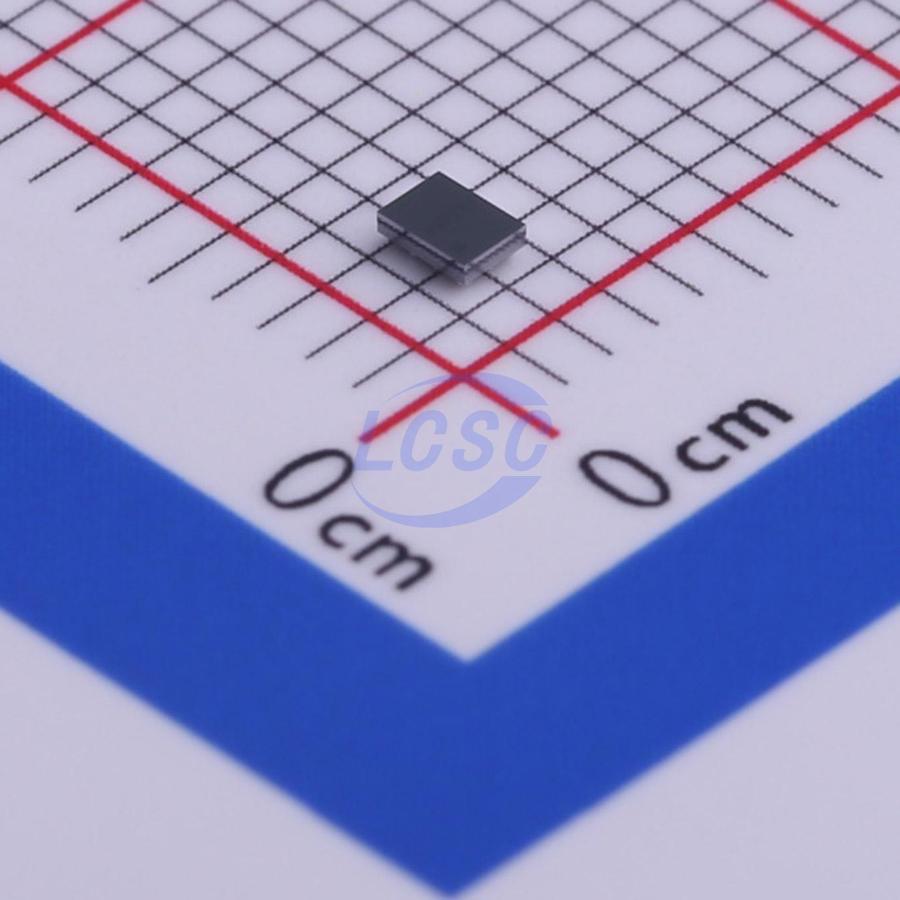

Регулятор Texas Instruments TXS0104EYZTR — четырёхразрядный двунаправленный преобразователь уровней логических сигналов. Микросхема выполнена в корпусе DSBGA-12 размером 1,87×1,37 мм на 12 выводов для поверхностного монтажа и служит для согласования линий с разным напряжением питания без дополнительной внешней логики.
У микросхемы две стороны питания: сторона A с напряжением VCCA от 1,65 до 3,6 В и сторона B с напряжением VCCB от 2,3 до 5,5 В, при этом напряжение VCCA не должно превышать VCCB. Поддерживаемые уровни узлов — 1,8, 2,5, 3,3 и 5 В, что покрывает типовые сочетания логики, встречающиеся при стыковке контроллеров и периферии. Вход разрешения OE запитан от стороны VCCA.
Максимальная скорость передачи данных зависит от режима выхода канала: в режиме открытого стока — до 2 Мбит/с, в режиме двухтактного выхода — до 24 Мбит/с. Устойчивость к электростатическому разряду различается по сторонам: на стороне A — 2000 В по модели HBM, 200 В по модели MM и 1000 В по модели CDM; на стороне B — 15000 В по HBM, 200 В по MM, 1000 В по CDM, а также ±8 кВ при контактном разряде и ±10 кВ при воздушном разряде по методике IEC. Устойчивость к защёлкиванию (latch-up) превышает 100 мА по классу II стандарта JESD78.
Основные характеристики
- Разрядность: 4 бит
- Напряжение VCCA: 1,65–3,6 В
- Напряжение VCCB: 2,3–5,5 В
- Поддерживаемые уровни узлов: 1,8 В, 2,5 В, 3,3 В, 5 В
- Скорость (открытый сток): до 2 Мбит/с
- Скорость (двухтактный выход): до 24 Мбит/с
- ESD, сторона A: HBM 2000 В, MM 200 В, CDM 1000 В
- ESD, сторона B: HBM 15000 В, MM 200 В, CDM 1000 В, IEC контакт ±8 кВ, IEC воздух ±10 кВ
- Защёлкивание: свыше 100 мА (JESD78 класс II)
- Корпус: DSBGA-12, 1,87×1,37 мм
- Монтаж: SMD
Где применяется
- Мобильные телефоны и смартфоны: согласование логики процессора и периферии с разным питанием
- Планшеты: сопряжение датчиков и интерфейсных микросхем на разных уровнях
- Настольные ПК: стыковка узлов материнской платы с разным напряжением логики
