Регулятор Texas Instruments TPS61040DBVR — импульсный повышающий стабилизатор напряжения с регулируемым выходом, выполненный в корпусе SOT-23-5. Микросхема относится к семейству TPS61040/TPS61041 и повышает входное напряжение от батареи или шины постоянного тока до более высокого уровня, необходимого нагрузке. Типовое применение — преобразование 3,3 В или 5 В в 12 В, что востребовано, когда части устройства нужно напряжение выше основной шины питания.
Внутри микросхемы установлен силовой ключ с максимальным током 400 мА (исполнение TPS61040) или 250 мА (исполнение TPS61041), переключающийся с частотой до 1 МГц. Такая частота позволяет применять малогабаритную индуктивность и керамические конденсаторы во внешней обвязке, не увеличивая площадь платы. Обратная связь подаётся на вывод FB, включение и выключение регулятора управляется выводом EN; напряжение на этих выводах ограничено уровнем VIN + 0,3 В. Встроенный плавный пуск снижает бросок тока при запуске преобразователя.
Диапазон входного напряжения — от 1,8 В до 6 В, при этом абсолютный максимум напряжения питания составляет 7 В, а максимум напряжения на силовом ключе — 30 В. Выходное напряжение задаётся внешним делителем и может достигать 28 В. В режиме без нагрузки ток потребления не превышает 28 мкА, а при выключении по входу EN падает до 1 мкА, что позволяет использовать микросхему в узлах с батарейным питанием, где важно минимизировать расход заряда в дежурном режиме.

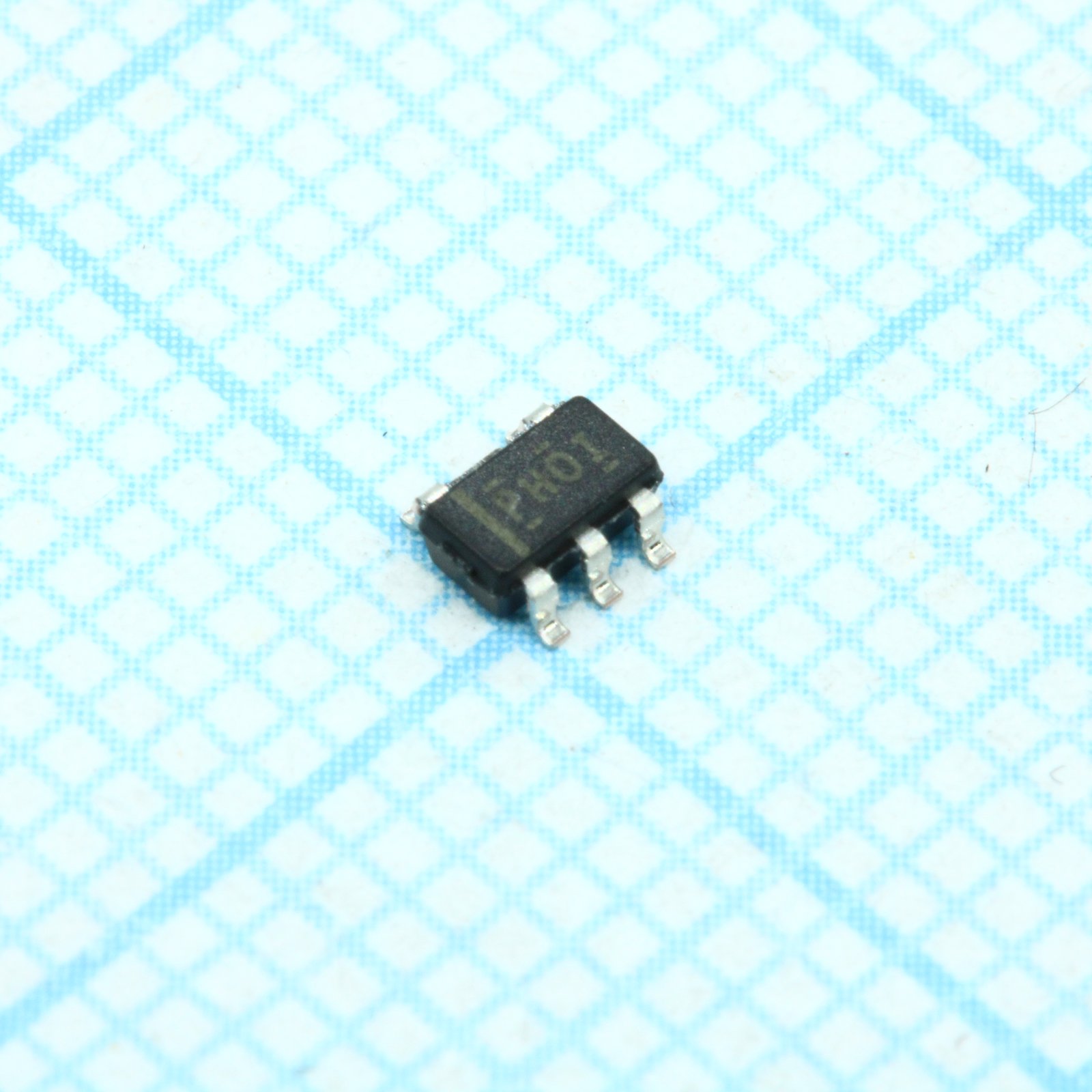

Микросхема выпускается в пятивыводном корпусе SOT-23-5 размером 2,90 × 1,60 мм для поверхностного монтажа. Назначение выводов: 1 — SW (силовой ключ), 2 — GND, 3 — FB, 4 — EN, 5 — VIN. Устойчивость к электростатическому разряду по модели заряженного устройства (CDM) составляет ±750 В, по модели тела человека (HBM) — ±2000 В. Диапазон температур перехода — от −40 °C до 150 °C, диапазон хранения — от −65 °C до 150 °C, а рабочий диапазон окружающей среды — от −40 °C до 85 °C.
Основные характеристики
- Тип: импульсный повышающий стабилизатор, регулируемый выход
- Корпус: SOT-23-5, 5 выводов, 2,90 × 1,60 мм
- Входное напряжение: 1,8–6 В (абс. максимум по питанию 7 В)
- Выходное напряжение: до 28 В, регулируемое
- Ток силового ключа: 400 мА (TPS61040) / 250 мА (TPS61041)
- Частота переключения: до 1 МГц
- Ток потребления без нагрузки: 28 мкА (тип.)
- Ток в выключенном состоянии: 1 мкА (тип.)
- Максимальное напряжение на ключе: 30 В
- ЭСР: HBM ±2000 В, CDM ±750 В
- Рабочая температура: −40…85 °C
- Плавный пуск: встроенный
Где применяется
- Портативные приборы с батарейным питанием: повышение напряжения аккумулятора до уровня, нужного периферийным узлам
- Компактные платы: малый корпус SOT-23-5 и высокая частота переключения позволяют использовать миниатюрную обвязку
- Дежурные и резервные цепи: низкий ток потребления без нагрузки и в выключенном состоянии экономит заряд батареи
- Локальное повышение шины 3,3 В или 5 В: формирование напряжения 12 В без отдельного внешнего источника питания
