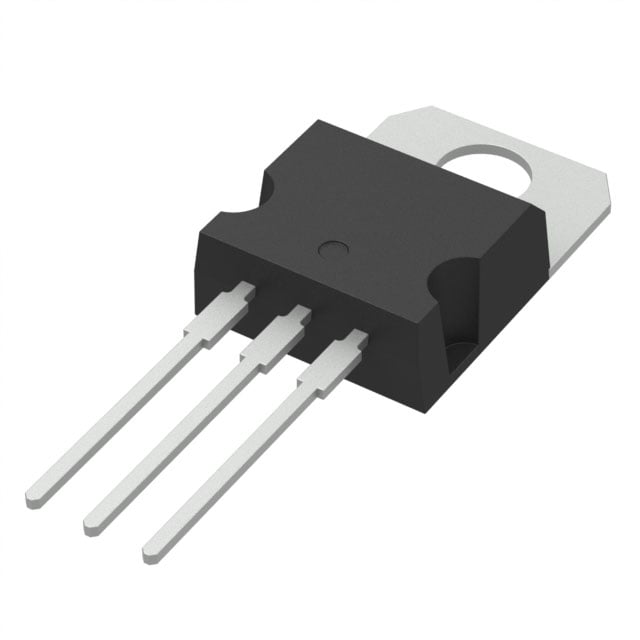

Регулятор STMicroelectronics L7812ACV — линейный стабилизатор напряжения положительной полярности с фиксированным выходом 12 В и максимальным выходным током 1,5 А. Микросхема относится к серии 7812 и выпускается в корпусе TO-220AB с тремя выводами и теплоотводящим фланцем. Монтаж выводной, поставка в тубе. Устройство получает нестабилизированное входное напряжение, превышающее выходное, и удерживает на выходе 12 В без внешних цепей обратной связи.
По документации входное напряжение в рабочем режиме лежит в диапазоне 19–35 В, предельное входное напряжение — 35 В. Минимальное падение напряжения между входом и выходом составляет 2 В. Вся разность между входом и выходом превращается в тепло на самой микросхеме, поэтому при большом токе и заметной разнице напряжений её нужно устанавливать на радиатор. Тепловое сопротивление переход–корпус равно 5 °C/Вт, переход–среда — 50 °C/Вт. Это значит, что без радиатора допустимая мощность рассеяния невелика.
В кристалл встроена защита от перегрева, от короткого замыкания и по области безопасной работы выходного транзистора. Пиковый ток короткого замыкания — 2,2 А. Выходное сопротивление составляет 18 мОм, подавление пульсаций питания — 62 дБ, напряжение шума — 10 мкВ на вольт выходного напряжения. Температурный дрейф выходного напряжения — −0,8 мВ/°C. Ток покоя лежит в пределах 4,3–6 мА, то есть собственное потребление микросхемы невелико.
Ограничения нужно учитывать при проектировании. Стабилизатор линейный, поэтому его КПД падает по мере роста разницы между входом и выходом, а импульсный преобразователь в таких условиях экономичнее. Диапазон температуры перехода — от 0 до 125 °C, для работы на морозе эта микросхема не предназначена. Хранить её можно при температуре от −65 до 150 °C.
Основные характеристики
- Выходное напряжение: 12 В, фиксированное, положительной полярности
- Максимальный выходной ток: 1,5 А
- Максимальное входное напряжение: 35 В
- Падение напряжения: 2 В
- Регулировка по линии: 12–80 мВ
- Регулировка по нагрузке: 25–100 мВ
- Ток покоя: 4,3–6 мА
- Подавление пульсаций питания: 62 дБ
- Выходное сопротивление: 18 мОм
- Пиковый ток короткого замыкания: 2,2 А
- Тепловое сопротивление переход–корпус: 5 °C/Вт
- Тепловое сопротивление переход–среда: 50 °C/Вт
- Температура перехода: от 0 до 125 °C
- Температура хранения: от −65 до 150 °C
- Корпус: TO-220AB, 3 вывода, выводной монтаж
Где применяется
- Блоки питания: получение напряжения 12 В после трансформатора и выпрямителя с фильтром.
- Промышленная автоматика: питание датчиков, реле и небольших контроллеров от более высокого напряжения.
- Аналоговые и измерительные цепи: низкий шум и хорошее подавление пульсаций полезны там, где импульсный преобразователь создаёт помехи.
- Ремонт и замена: установка взамен вышедшего из строя стабилизатора в устройствах с выводным монтажом.
