Регулятор AMS AMS1117-2.5 — линейный стабилизатор напряжения положительной полярности с фиксированным выходным напряжением 2,5 В и номинальным выходным током 0,8 А. Микросхема принимает на вход постоянное напряжение и выдаёт на выходе стабильные 2,5 В независимо от колебаний входного напряжения и тока нагрузки в пределах паспортных значений.
Точность поддержания выходного напряжения составляет ±1,5 % во всём температурном диапазоне, то есть реальное значение на выходе укладывается в интервал 2,425–2,575 В. Падение напряжения между входом и выходом (dropout) типично составляет 1,1 В, максимум — 1,3 В, что позволяет использовать регулятор при входном напряжении, лишь немного превышающем выходное, вплоть до максимально допустимых 15 В на входе.
Встроенное ограничение тока срабатывает в диапазоне от 900 до 1500 мА, защищая микросхему при коротком замыкании или перегрузке на выходе. Подавление пульсаций входного напряжения — не менее 60 дБ, типовое значение 72 дБ, а долговременная стабильность выходного напряжения — не хуже 1 % при типовом значении 0,3 %.

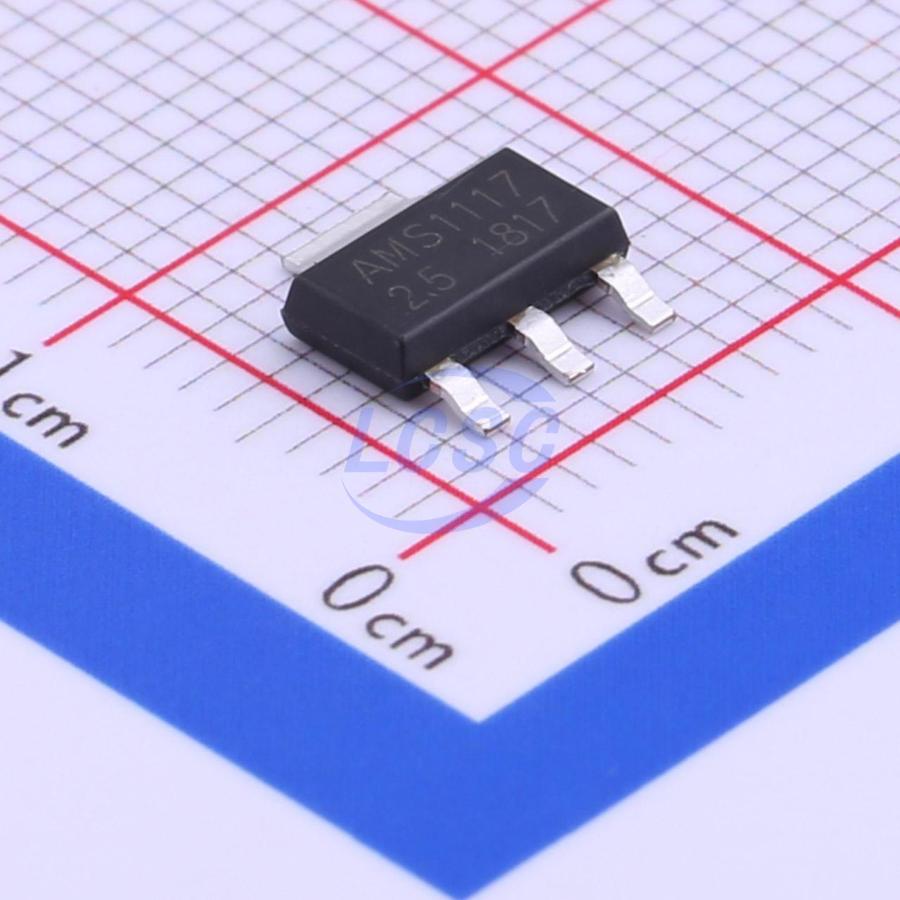

Регулятор выпускается в корпусе для поверхностного монтажа SOT-223 (также встречаются варианты в TO-252 и SOIC-8), что упрощает отвод тепла через контактную площадку платы. Диапазон рабочих температур перехода — от −40 до +125 °C, ток покоя — типично 5 мА, максимум 11 мА.
Основные характеристики
- Тип: линейный стабилизатор напряжения, положительная полярность
- Выходное напряжение: 2,5 В (фиксированное)
- Точность выходного напряжения: ±1,5 % (2,425–2,575 В в полном диапазоне температур)
- Номинальный выходной ток: 0,8 А
- Максимальное входное напряжение: 15 В
- Падение напряжения (dropout): типовое 1,1 В, максимум 1,3 В
- Ограничение тока: от 900 до 1500 мА
- Ток покоя: типовой 5 мА, максимум 11 мА
- Подавление пульсаций: минимум 60 дБ, типовое 72 дБ
- Долговременная стабильность: типовая 0,3 %, максимум 1 %
- Регулирование по входному напряжению: максимум 0,2 % (6 мВ)
- Регулирование по нагрузке: максимум 0,4 % (20 мВ)
- Диапазон температур перехода: от −40 до +125 °C
- Корпус: SOT-223 (также TO-252, SOIC-8)
- Монтаж: поверхностный (SMD)
Где применяется
- Цифровые интерфейсы и память: питание узлов, требующих стабильных 2,5 В от шины 3,3 или 5 В
- Встраиваемые системы: локальное понижение напряжения рядом с потребителем на плате
- Измерительная техника: опорное питание для АЦП и ЦАП, чувствительных к точности напряжения
- Источники питания малой мощности: линейное преобразование напряжения без применения импульсных схем
