Регулятор MaxLinear SPX3819M5-L-3-3 — линейный стабилизатор напряжения с малым падением на регулирующем элементе, выпускаемый компанией МаксЛинеар. Он держит на выходе фиксированные 3,3 В при токе нагрузки до 500 мА и предназначен для питания цифровых и аналоговых узлов от более высокого входного напряжения.
Стабилизатор работает как управляемое сопротивление, включённое последовательно с нагрузкой. Малое падение напряжения между входом и выходом позволяет ему сохранять стабильный выход, когда входное напряжение близко к выходному. Это существенно для устройств с батарейным питанием, где по мере разряда источника напряжение постепенно снижается. Собственный ток потребления микросхемы невелик, поэтому в режиме ожидания она мало нагружает источник.

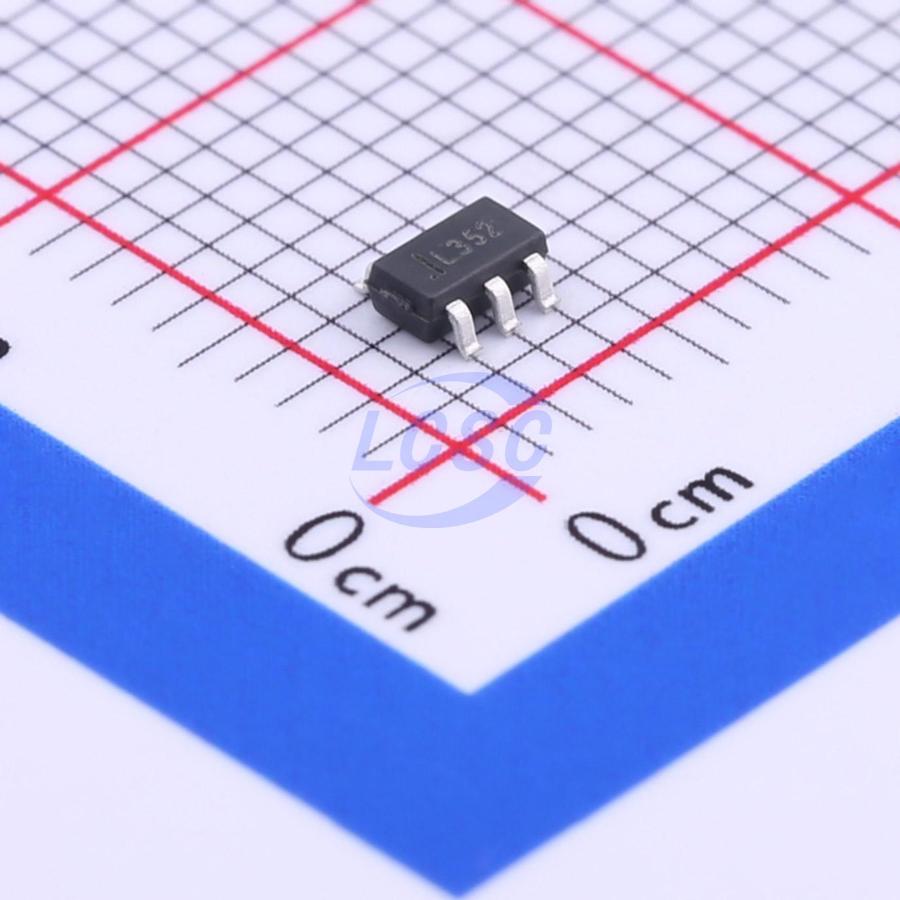

Схема выполнена в корпусе SOT-23-5 для поверхностного монтажа и занимает на плате минимум места. Из-за небольших размеров корпуса теплоотвод ограничен. Разность между входным и выходным напряжением, умноженная на ток нагрузки, превращается в тепло, и при токах, близких к 500 мА, и большом перепаде напряжений микросхема может перегреться. Поэтому входное напряжение лучше выбирать с небольшим запасом над 3,3 В.
Данная версия имеет фиксированное выходное напряжение. Регулировка уровня внешними резисторами не предусмотрена, что упрощает схему питания и сокращает число деталей. Если нужен другой выход, потребуется другая позиция этого семейства.
Основные характеристики
- Производитель: МаксЛинеар
- Тип: линейный стабилизатор с малым падением напряжения
- Выходное напряжение: 3,3 В
- Выходной ток: до 500 мА
- Корпус: SOT-23-5
- Монтаж: поверхностный
Где применяется
- Портативные приборы: питание логики и датчиков от аккумулятора или батареи.
- Питание микроконтроллеров: получение 3,3 В из 5 В или из напряжения одного литиевого элемента.
- Измерительные и аналоговые узлы: чистое питание без пульсаций, характерных для импульсных преобразователей.
- Платы с ограниченным местом: компактный стабилизатор для локального питания отдельных блоков.
