Стабилитрон Onsemi MMSZ4680T1G — маломощный полупроводниковый диод на напряжение стабилизации 2,2 В и мощность рассеяния 500 мВт. Он выпускается в корпусе SOD-123 для поверхностного монтажа и входит в серию MMSZ4xxxT1G. В рабочем режиме диод включают в обратном направлении, и напряжение на нём удерживается около номинала.
Номинальное напряжение стабилизации 2,2 В нормируется с разбросом: от 2,09 до 2,31 В при испытательном токе 50 мкА. Ток испытания очень мал, поэтому эта модель рассчитана на слаботочные опорные и ограничивающие цепи, а не на стабилизацию заметной нагрузки. Обратный ток утечки не превышает 4 мкА при 1 В, а прямое напряжение при токе 10 мА не выше 0,9 В.
Тепловой режим определяет допустимую нагрузку. Тепловое сопротивление переход—среда составляет 340 °C/Вт, переход—вывод 150 °C/Вт, а выше 75 °C допустимую мощность снижают на 6,7 мВт на каждый градус. На плотной плате, рядом с греющимися элементами, полные 500 мВт получить не удастся, и запас по мощности стоит закладывать заранее.

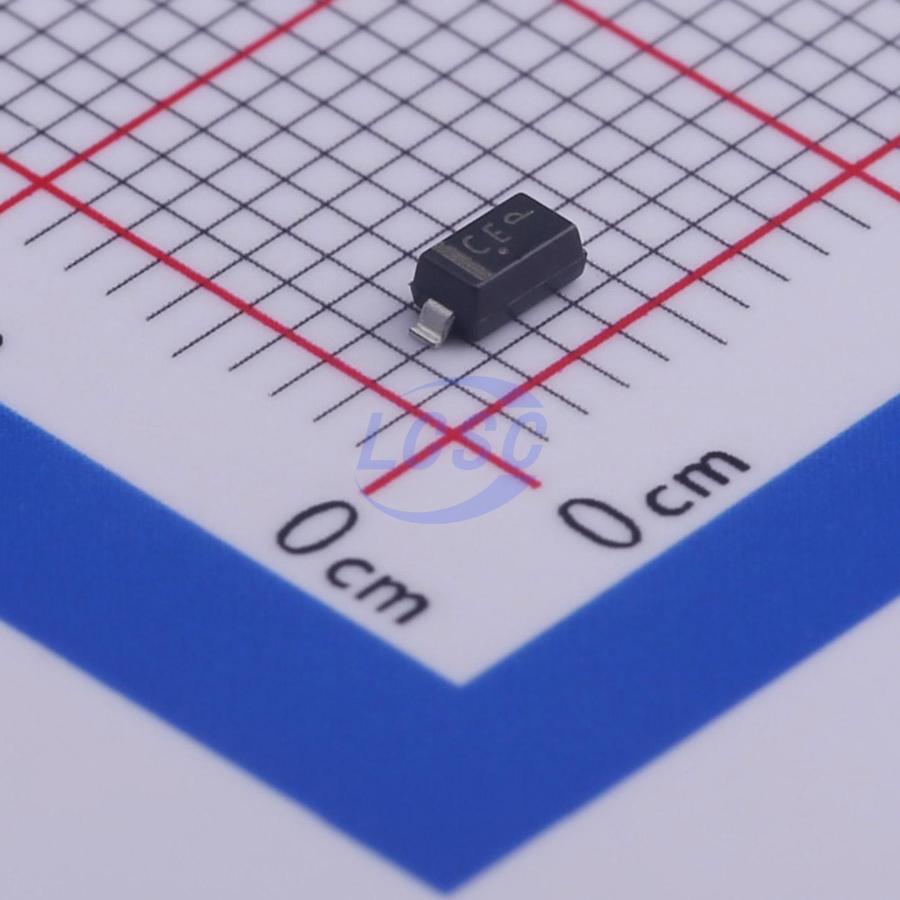

Диапазон температур перехода и хранения — от −55 до +150 °C. Пайка допускается при температуре до 260 °C в течение 10 секунд. Катод отмечен полосой на корпусе, на корпусе нанесена маркировка CE.
Основные характеристики
- Напряжение стабилизации: 2,2 В (от 2,09 до 2,31 В)
- Ток испытания стабилитрона: 50 мкА
- Рассеиваемая мощность: 500 мВт, снижение 6,7 мВт/°C выше 75 °C
- Обратный ток утечки: 4 мкА при 1 В
- Прямое напряжение: не более 0,9 В при 10 мА
- Тепловое сопротивление: 150 °C/Вт переход—вывод, 340 °C/Вт переход—среда
- Корпус: SOD-123, поверхностный монтаж
- Температура перехода: от −55 до +150 °C
Где применяется
- Опорные цепи: формирование низкого опорного напряжения для слаботочных узлов.
- Защита входов: ограничение напряжения на входах микросхем и датчиков.
- Промышленная автоматика: стабилизация сигнальных уровней в управляющих цепях.
- Бытовая электроника: простые стабилизаторы и смещение в компактных платах.
