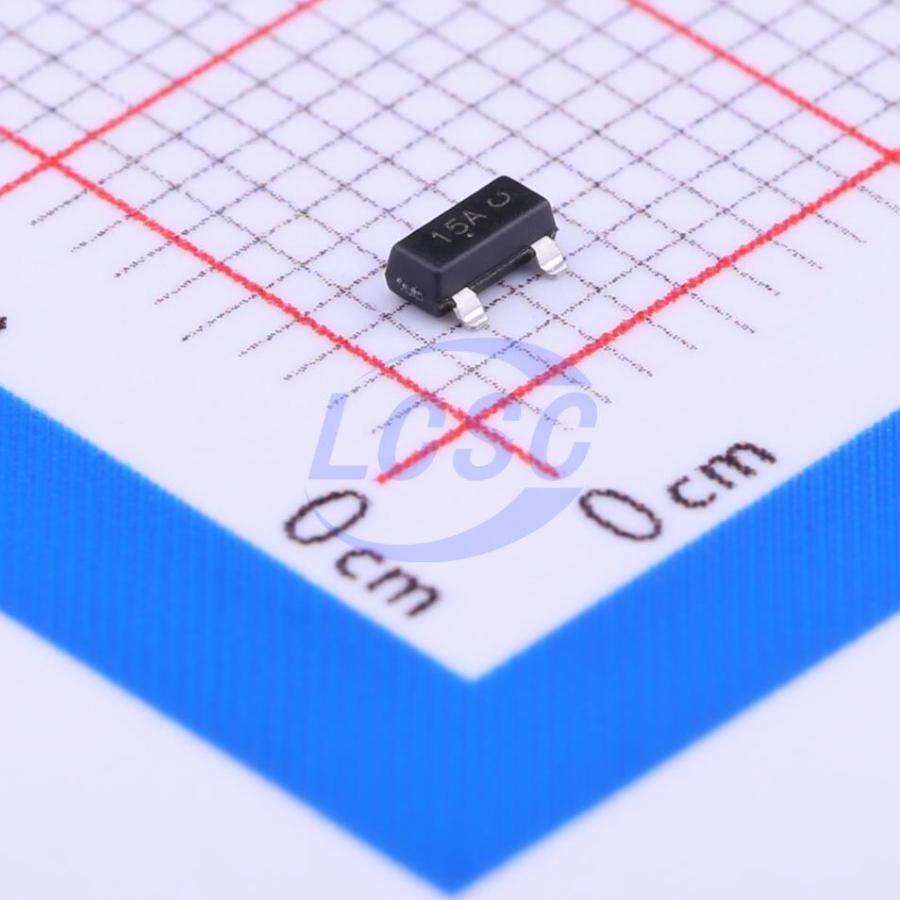

Стабилитрон Onsemi MMBZ15VALT1G (заводское наименование — супрессор MMBZ15VALT1G) представляет собой сборку из двух диодов с общим анодом в трёхвыводном корпусе SOT-23 (CASE 318, STYLE 12). Номинальное напряжение пробоя составляет 15 В с допуском 5 %: при измерительном токе 1 мА фактическое значение лежит в пределах от 14,25 до 15,75 В. Прибор ограничивает выбросы напряжения на сигнальных линиях и отводит энергию импульса на общий вывод.
Выводы распределены так: катод 1, анод 3, катод 2. Благодаря этому сборку можно включить двумя способами: как два независимых однонаправленных ограничителя на две линии либо как один двунаправленный ограничитель на одну линию. Рабочее обратное напряжение равно 12 В, при нём ток утечки не превышает 50 нА, поэтому в штатном режиме защищаемая цепь почти не нагружается. При превышении порога напряжение на линии ограничивается на уровне 21 В.
Импульсная мощность рассеяния — 40 Вт при длительности импульса 1 мс (однонаправленное включение, температура выводов не выше 25 °C), ток импульса 10/1000 мкс — 1,9 А. Прямое падение напряжения не более 0,9 В при токе 10 мА. Стойкость к электростатическому разряду: ±30 кВ при контактном разряде по МЭК 61000-4-2 и класс C (выше 400 В) по модели машины. Температурный коэффициент напряжения пробоя — до 12,3 мВ/°C.
Длительная рассеиваемая мощность при 25 °C зависит от платы: 225 мВт на текстолите FR5 и 300 мВт на алюмооксидной подложке. С ростом температуры эти значения снижаются на 1,8 и 2,4 мВт/°C соответственно; тепловое сопротивление переход — окружающая среда составляет 556 и 417 °C/Вт. Диапазон температур перехода и хранения — от −55 до +150 °C. Допустимая температура пайки выводов — 260 °C в течение 10 с, класс горючести корпуса UL 94 V-0, маркировка на корпусе — 15A.
Важное ограничение: 40 Вт относятся к коротким импульсам, а не к длительной нагрузке, и компонент не предназначен для защиты силовых цепей питания. Для поставки на ленте по 3000 штук используется обозначение MMBZ15VALT1G, на катушке по 10000 штук — MMBZ15VALT3G. Для автомобильной электроники существует исполнение с префиксом SZ, квалифицированное по AEC-Q101 и поддерживающее PPAP.
Основные характеристики
- Номинальное напряжение пробоя: 15 В, допуск 5 % (14,25–15,75 В при 1 мА)
- Рабочее обратное напряжение: 12 В
- Ток утечки: 50 нА при 12 В
- Напряжение ограничения: 21 В
- Импульсная мощность: 40 Вт, 1 мс
- Прямое напряжение: не более 0,9 В при 10 мА
- Стойкость к ЭСР: ±30 кВ, контактный разряд, МЭК 61000-4-2
- Рассеиваемая мощность при 25 °C: 225 мВт (FR5), 300 мВт (алюмооксид)
- Температурный диапазон: от −55 до +150 °C
- Корпус: SOT-23-3 (CASE 318, STYLE 12), схема — два диода с общим анодом
Где применяется
- Защита интерфейсов: ограничение выбросов и электростатических разрядов на двух сигнальных линиях одним компонентом.
- Автомобильная электроника: исполнение с префиксом SZ с квалификацией AEC-Q101 для цепей датчиков и шин данных.
- Портативные устройства: компактный корпус SOT-23 подходит для плотного монтажа на плате.
- Промышленные цепи управления: защита входов и выходов контроллеров от коротких перенапряжений.
