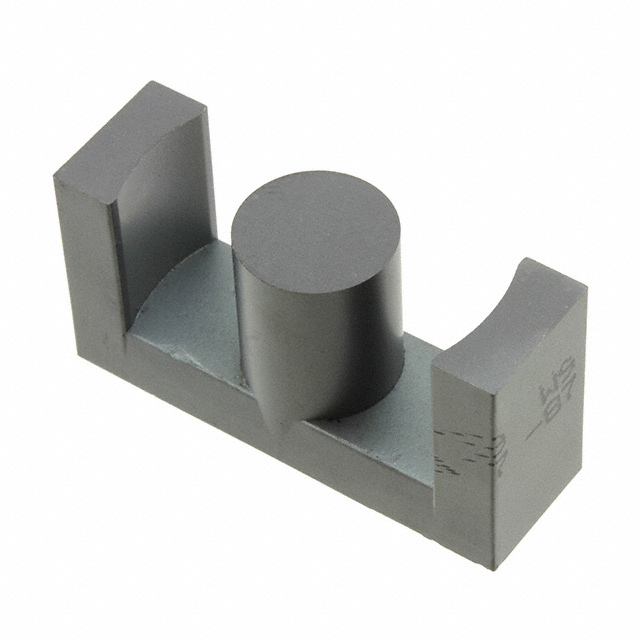

Сердечник TDK B66361G0000X187 — половина ферритового сердечника типоразмера ETD 34/17/11 из материала N87 без воздушного зазора. Габариты — 34 × 17 × 11 мм. Для сборки магнитопровода нужны две такие половины, каркас с обмотками и скоба-держатель. Позиция относится к серии B66361 и рассчитана на выводной монтаж.
Основные магнитные параметры: эффективное сечение 97,1 мм², минимальное сечение 91,6 мм², эффективная длина магнитного пути 78,6 мм, эффективный объём 7630 мм³. Индуктивный коэффициент AL — 2600 нГн с допуском +30/−20 %. Масса комплекта — 40 г. Поскольку зазора нет, AL большой, и сердечник подходит там, где нужна высокая индуктивность при малом числе витков. Для накопления энергии в дросселях с постоянным током подмагничивания чаще применяют сердечники с зазором.
Потери в сердечнике из материала N87 нормируются при 100 кГц, индукции 200 мТл и температуре 100 °C: менее 4 Вт на комплект. Эти условия показывают область применения материала — силовые магнитные компоненты на частотах порядка сотни килогерц.
Для этого сердечника заводом предусмотрены комплектующие. Каркас B66362 B1014 T001 или B66362 W1014 T001 выполнен из стеклонаполненного полиэтилентерефталата класса горючести UL 94 V-0. У него 14 выводов, одна секция, площадь окна под обмотку 122 мм² и длина намотки 60,5 мм. Скоба заказывается под кодом B66362 A2000 X000 и сделана из пружинной нержавеющей стали толщиной 0,4 мм. Максимальная рабочая температура зависит от каркаса: 155 °C для класса F и 180 °C для класса H.
Паяемость проверена по IEC 60068-2-20 при 235 °C в течение 2 с, стойкость к теплу пайки — 350 °C в течение 3,5 с. Сердечник поставляется поштучно.
Основные характеристики
Типоразмер ETD 34/17/11, материал N87, без зазора. AL 2600 нГн +30/−20 %. Сечение 97,1 мм², магнитный путь 78,6 мм. Выводной монтаж.
Где применяется
- Трансформаторы импульсных источников питания: потери нормируются на частоте 100 кГц.
- Дроссели без постоянного подмагничивания: высокий AL при сердечнике без зазора.
- Ремонт и повторение изделий: известные заводские коды каркаса и скобы упрощают подбор комплекта.
- Опытные образцы: сердечник поставляется поштучно.
